一个开关与两个开关及多开关控制一盏灯的接线方法


有关开关的接线方法,开关有多种型号,可以实现对灯的不同控制方式,比如一灯单控,一灯双控,一灯三控等,这里分享了不同开关控制一盏灯的接线方法,有需要的朋友参考下。

开关控制灯的接线方法

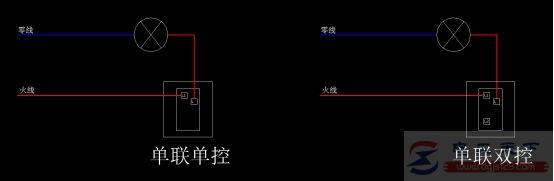

1、一个开关控制一盏灯

一个开关与两个开关及多开关控制一盏灯的接线方法

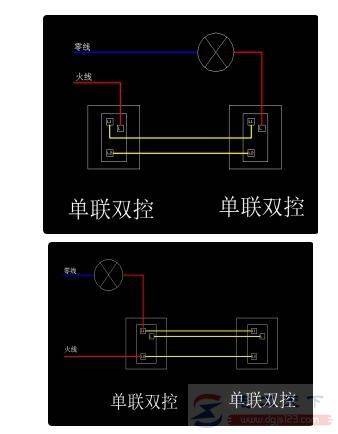

2、两个开关控制一盏灯

一个开关与两个开关及多开关控制一盏灯的接线方法

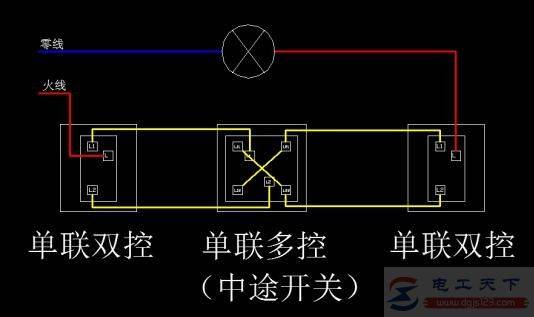

3、三个开关控制一盏灯

一个开关与两个开关及多开关控制一盏灯的接线方法

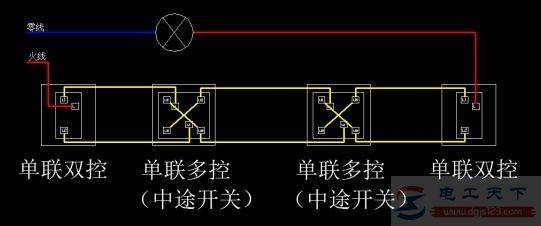

4、四个开关控制一盏灯

一个开关与两个开关及多开关控制一盏灯的接线方法

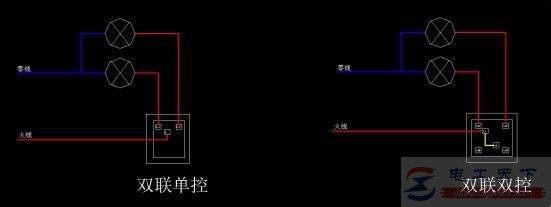

5、一个开关控制两盏灯

一个开关与两个开关及多开关控制一盏灯的接线方法

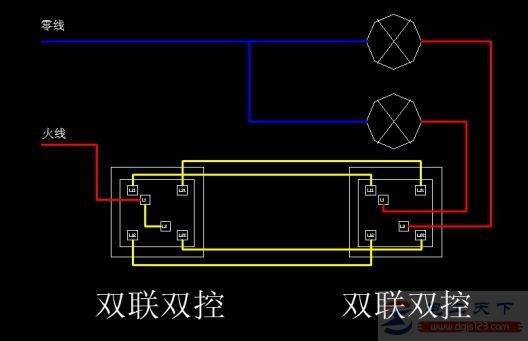

6、两个开关控制两盏灯

一个开关与两个开关及多开关控制一盏灯的接线方法

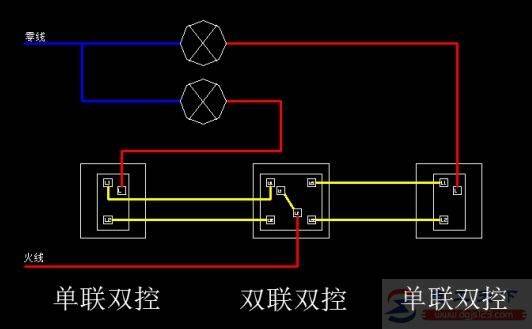

7、三个开关控制两盏灯

一个开关与两个开关及多开关控制一盏灯的接线方法

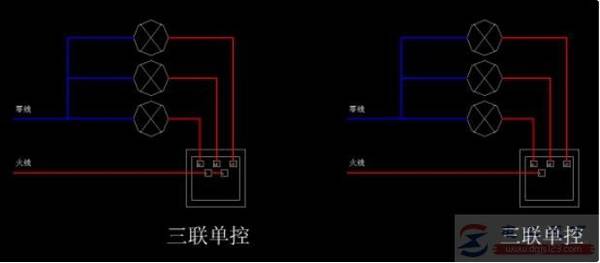

8、一个开关控制三盏灯

一个开关与两个开关及多开关控制一盏灯的接线方法
