一开双控开关接线图,实现两开关控制一盏灯(多图)


有关一开双控开关的接线方法,在实际的家装电路中,经常会遇到两开关控制一盏灯的情况,那么也就是一开双控开关怎么接线的问题,这里总结了这种开关电路的接线图及接线步骤,一起来看下。

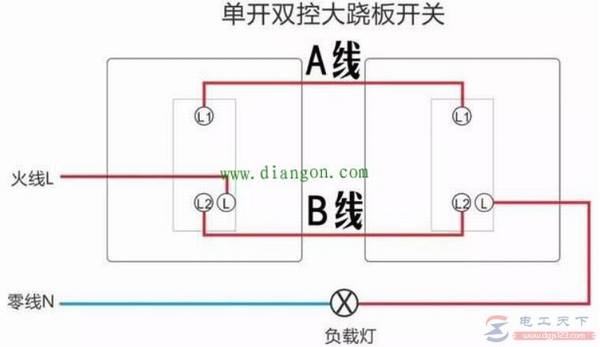

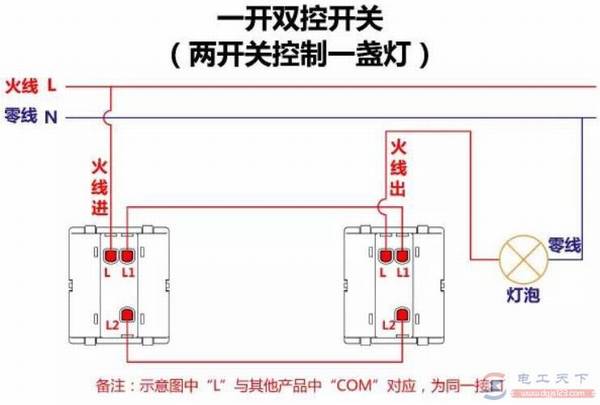

一开双控开关的接线图

接线方式,见下图:

一开双控开关接线图,实现两开关控制一盏灯(多图)

注意火线进与火线出,火线与零线的接线方向,以及灯泡的位置。

在这例一开双控开关接线图中,示意图中开关侧“L”与其他产品中“COM”相对应,为同一接口。

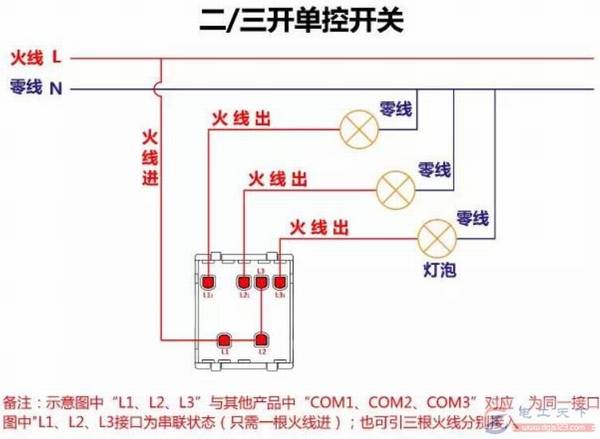

以下是一例二三开单控开关的接线图,供大家学习参考。

如下图:

一开双控开关接线图,实现两开关控制一盏灯(多图)

在图中,“L1、L2、L3”与其它产品中“COM1、COM2、COM3”相对应,为同一接口。

其中“L1、L2、L3”接口为串联状态(只需要一根火线进),也可引三根火线分别接入。

单开双控开关的接线的原理图

一开双控开关接线图,实现两开关控制一盏灯(多图)

按以上单开双控开关接线图接线步骤:

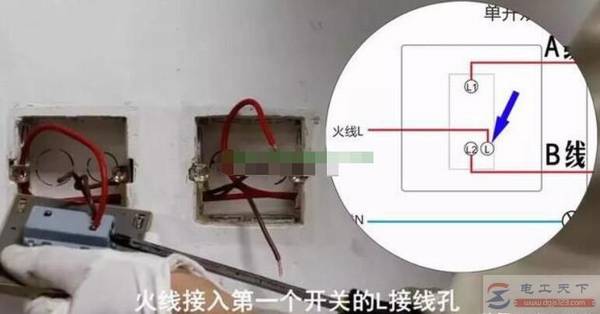

第一步:

一开双控开关接线图,实现两开关控制一盏灯(多图)

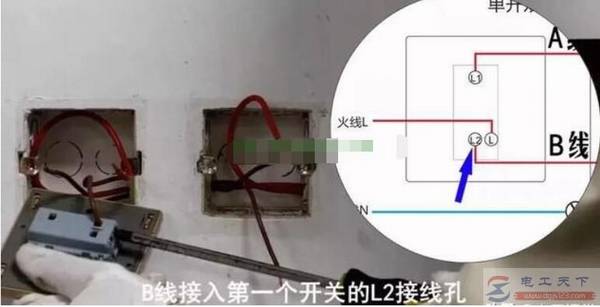

第二步:

一开双控开关接线图,实现两开关控制一盏灯(多图)

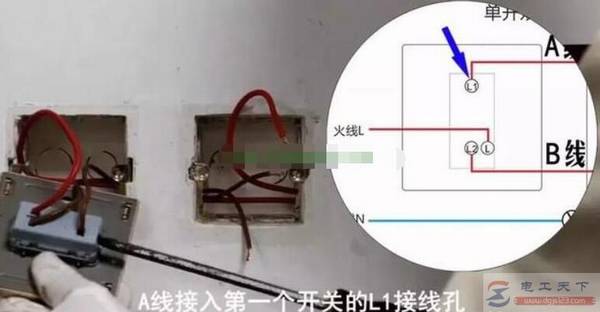

第三步:

一开双控开关接线图,实现两开关控制一盏灯(多图)

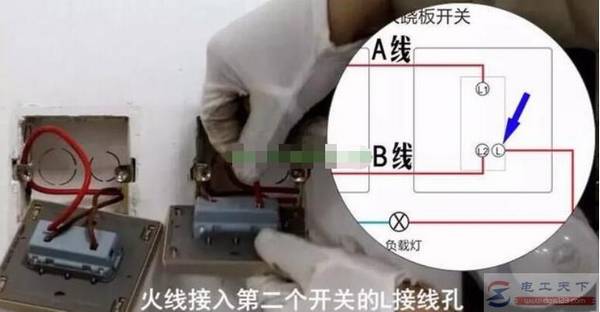

第四步:

一开双控开关接线图,实现两开关控制一盏灯(多图)

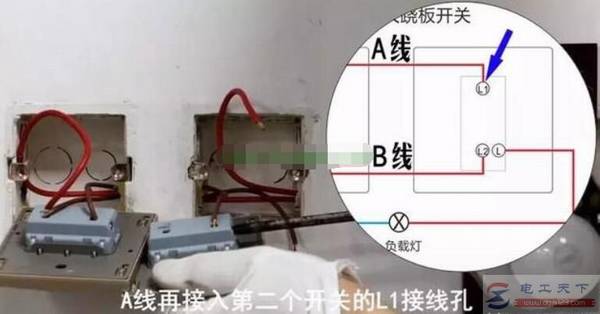

第五步:

一开双控开关接线图,实现两开关控制一盏灯(多图)

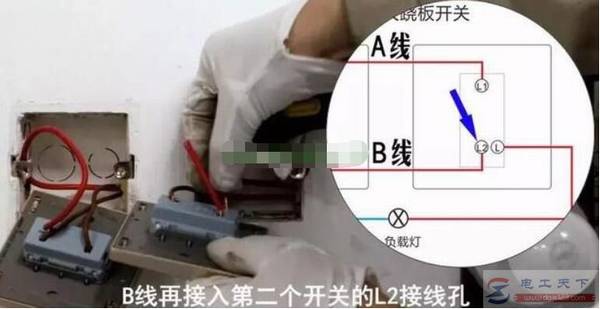

第六步:

一开双控开关接线图,实现两开关控制一盏灯(多图)

接线完成。将开关塞入底盒,拧紧螺丝,并装上翘板。
