二开五孔单控插座接线图


二开五孔单控插座的接线图

插座的接线方式,见下图:

二开五孔单控插座接线图

火线(L)进,零线(N)进,注意零线与火线的接线位置,以及接地线应该怎么接。

备注:在这例二开五孔单控插座接线图中,开关侧的“L”与其他产品中“COM”对应,为同一接口。

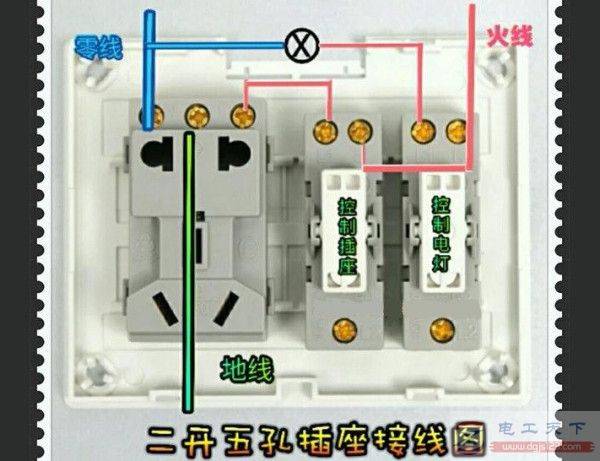

下面继续来学习二开五孔插座的接线方法,二开五孔插座的一个开关控制照明灯,另一个开关控制插座,如图:

二开五孔单控插座接线图

图专中的两个开关的L端用一根属导线连接起来,并与AC220V的火线相接,插座位置标有“N”的那一端接AC220V的零线,标有“L”的那一端与左边开关的“L1”连接,通过左侧的开关即可控制插座的电源。

照明灯用右侧开关控制,接线方法很简单,照明灯一端接AC220V的零线,另一端接右侧开关的“L1”端即可。图中绿色导线是接地线的。

室内电路火线与五孔插座开关火线的确认

(1)确认方法:只要电路有电,无论开关是开还是关,火线都是带电的。通过颜色无法确定的话,可以使用试电笔测试。

(2)试电笔的正确使用要点:穿绝缘鞋,一只手背于身后,另一只手食指抵试电笔尾端金dao帽上,拇指和中指夹住笔身绝缘处(千万不要抓金属杆)。

(3)试电时注意不要将火线与地线连在一起。

两开五孔插座的接线,一般有两种方式,可根据以下示意图接线。

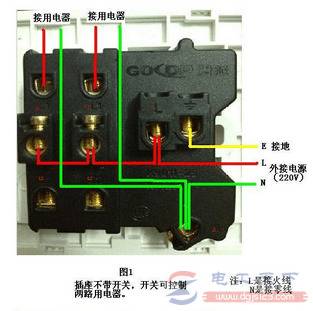

1、开关不控制插座,两个开关可以控制两路电器设备

二开五孔单控插座接线图

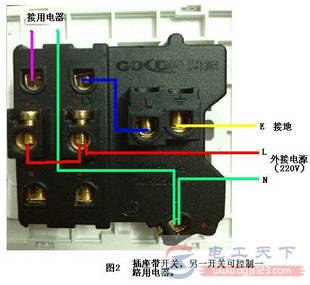

2、一个开关可以控制插座,另一个开关可以控制一路用电设备。

二开五孔单控插座接线图

二开五孔单控插座接线的注意事项

1、接线过程中一定要注意用电安全,按照规范接线;

2、接线使严禁线头虚接,将导线合理布局并正确接线;

3、图中红色为火线、蓝色为零线、黄色为地线。

以上介绍了二开五孔单控插座接线图及接线注意事项,希望对大家有所帮助。
