电灯接线图示例:两联开关控制两盏灯的接线方法

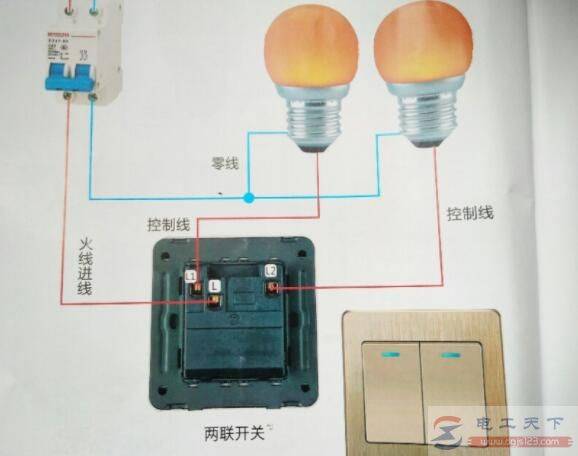

两联开关控制两盏灯的接线图

在家庭装修电路中,两联开关控制两盏灯,用两个开关分别控制两盏灯。

接线方法:电源火线进线L共用,控制线L1、L2分别控制一盏灯。零线共用,分别直接接灯。

接线图如下:
