电灯接线图示例:三个单孔开关控制三盏灯

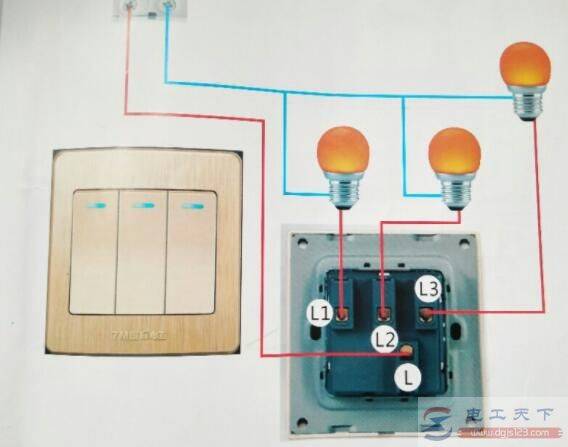

三个单孔开关控制三盏灯的接线图

三个单孔开关,一个开关3位按钮,分别控制三个灯亮和灯灭。

接线方法:电源火线进线L共用,控制线L1、L2、L3分别控制一盏灯。共用零线,分别直接接灯。

接线图如下:

电灯接线图示例:三个单孔开关控制三盏灯

单开三控开关接线图及接线方式

电灯接线图示例:三个单孔开关控制三盏灯

单开三控开关的接线图,只要把一火接到进线端子即COM上再连通起来,三根控制线全接到三个L1或三个L2上即可,这就是单开三控开关的接线方法。
