一例一位多控开关接线图,附具体接线步骤


一位多控开关接线图

所需材料:二个单开双控开关,一个多控开关(双极双控开关)。

一位多控开关的实物接线图,如下:

一例一位多控开关接线图,附具体接线步骤

多控开关共6个触点,以下是具体的接线步骤:

1、 火线接第一个双控开关L1。

2、第一个双控开关L2接多控开关L1A。

3、第一个双控开关L3接L1B。

4、多控开关L2A接L3B接第二个双控开关L3。

5、多控开关L3A接L2B接第二个双控开关L2。

6、第二个双控开关L1接灯进。

7、灯出接零下。

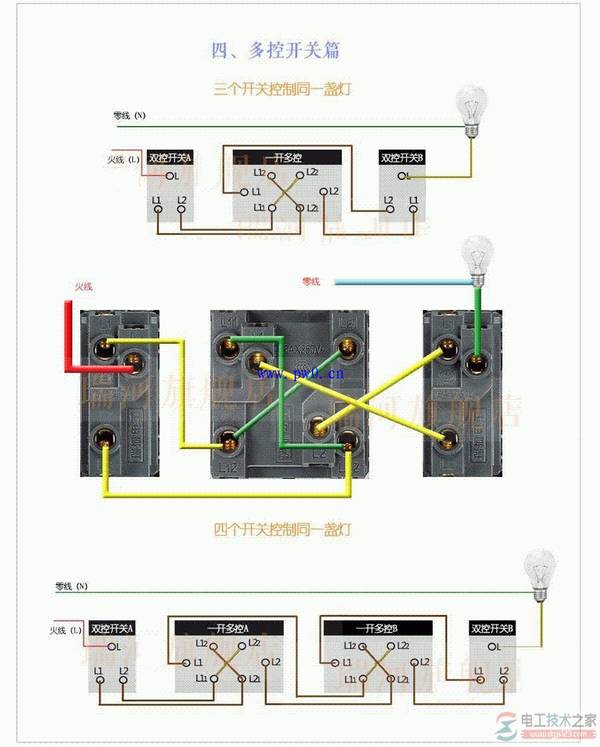

以下是一位多控开关接线的电路图:

一例一位多控开关接线图,附具体接线步骤
