一灯三控的三种接线方法(安全又实用)


在家装电路中最常见的灯控电路就是一灯双控的接线了,一灯双控共有三种接线方法,不同的接线方法其优缺点各不相同,下面具体来了解下。

一灯三控的接线方法

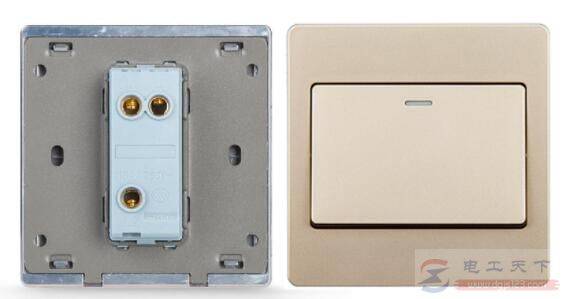

使用到的开关如下图:

一灯三控的三种接线方法(安全又实用)

图1:开关

开关-单开双控开关,正面一个翘板背面有三个接线柱。

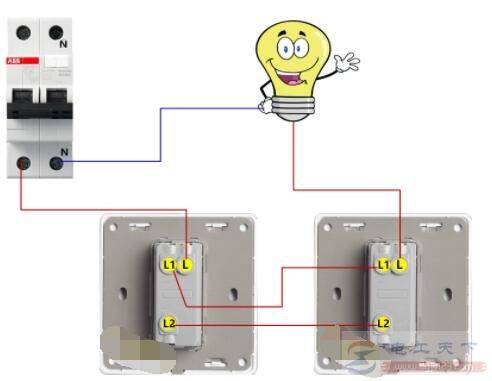

1、第一种接线方法(既安全又实用)

一灯三控的三种接线方法(安全又实用)

图2:一灯双控

这种接法最常见也最实用,接线时:零线接灯,火线接开关L,两个开关之间为双联线,另一个开关的L接灯,为灯的控制线。

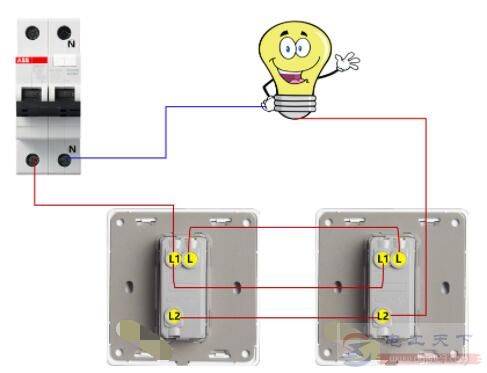

2、第二种接线方法(安全)

一灯三控的三种接线方法(安全又实用)

图3:一灯双控

这种接法也是安全的,但两个开关之间多用了一条线,不建议使用。但有一种情况这么接线非常方便,那就是本来电路是一灯一控,后期更改为一灯双控,则可以用这种接法。如果用第一种接法改线路导线会出现接头,这种方法不会。

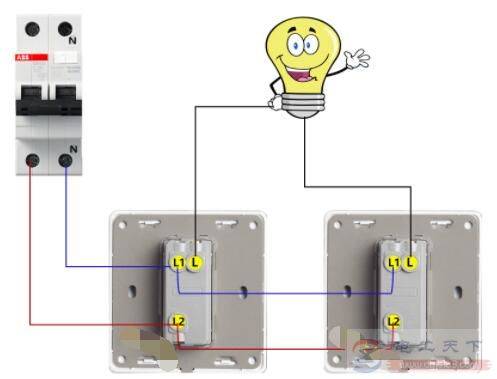

3、第三种接法(有安全隐患)

一灯三控的三种接线方法(安全又实用)

图3:一灯双控

灯控电路的接线遵循零线进灯、火线进开关的原则,这种接法明显不符,但这种接法确实可用。火线零线进开关,在开关损坏或质量不过关的情况下,有可能出现短路故障,存在一定的安全隐患。所以,不建议这么接。

为什么有的老电工还会采用第三种接法,所谓存在即合理,现在一开加五孔开关比较常见,而且开关的质量也越来越好。

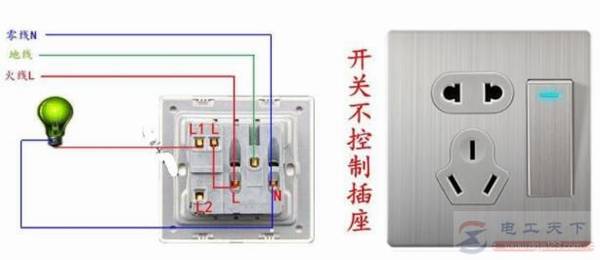

一灯三控的三种接线方法(安全又实用)

图4:一开加五孔

大多数家庭床头都会留一个开关(方便开关灯),有些朋友后期为了手机充电方便,就会考虑把开关改为一开加五孔的开关,这时你会发现,第三种接法可以直接改,而前两种接法因为开关缺少零线,需要重新穿线。

总结:第一种接法最实用,最好能熟练掌握,后两种接法虽然不常用但也要学会。很多电工老师傅三种都会,就在于接线比较多,改线路比较多,日积月累下来,就熟能生巧,样样精通了。
