三个灯泡三个开关并联电路图


在日常生活中负载都是并联在220Ⅴ电源上使用的,如果需要连接三个灯泡,三个开关并联连接,并且保证各路电灯互不干忧,应该怎么来接线,以下是三个灯泡三个开关的并联电路图,供大家参考。

三个灯泡三开关并联电路图

如下所示:

三个灯泡三个开关并联电路图

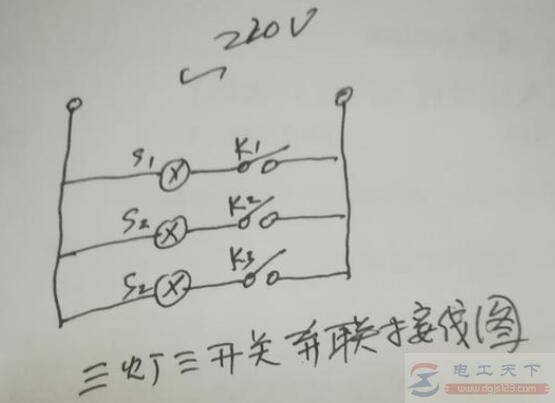

首先,将灯泡s1与开关k1串联连接。

其次,将灯泡s2与K2串联连接好,然后将s3与k3串联连接在一起。

最后,把上面三路串联电路用电胶包好,并联到220V电源上。

三个开关控制一盏灯的接线图怎么画?

三个灯泡三个开关并联电路图

分享一款三个开关控制一盏灯的接线图,多点控制照明灯或电子电器,接线并不复杂,只是开关较普通开关有些区别,这里提供了三控开关电路接线图。

双联双控接线实例:三开关控制两盏灯的接线方法

三个灯泡三个开关并联电路图

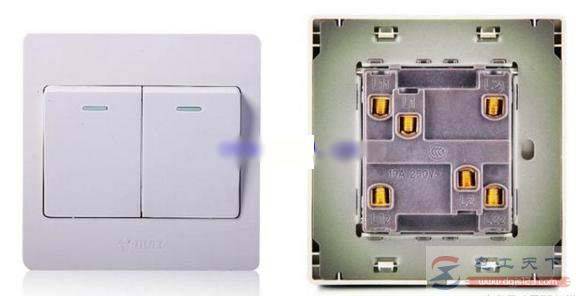

有关双联双控开关的布线与接线方法,双联双控开关又称为双开双控开关,用两个按钮分别来控制两盏灯,应该怎么来接线,这里分享了三开关控制两盏灯的接线方法,一起来看下。
