双控开关的连接方法


有关双控开关的知识,双控开关怎么进行接线,电源火线上分出的三根线,应该怎么与开关连接在一起,以下是双控开关的连接方法,供大家学习参考。

双控开关连接方法

如下图所示:

双控开关的连接方法

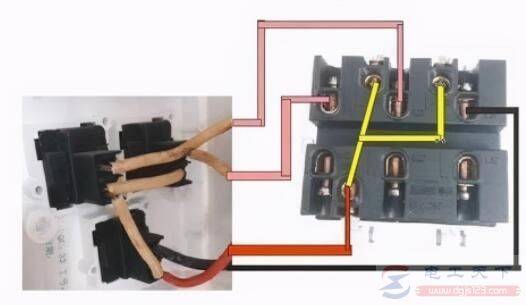

图1:双控开关接线

1、电源火线分三根线,分别连接到灯饰的三个开关,从每个开关的三个裸线都连接到灯的一端,然后从灯的另一端出来的一根线连接到电源的零线上。

双控开关的连接方法

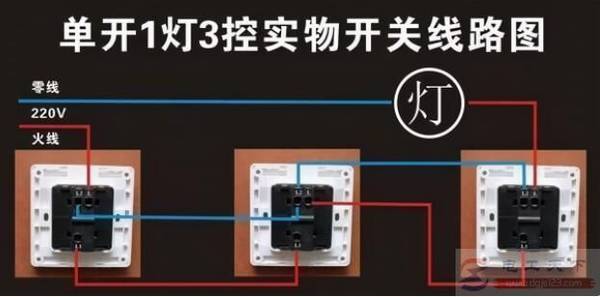

图2:双控开关接线

这种接线是单联3控,三个开关单开,这种单开要三个连接柱,电源火线接入第一个开关的中间接住才可以。

2、使用两个双联开关,将两个开关控制一盏灯的连接方法,然后将两开关之间的2根双联线断开,用一个双刀双接开关将它们全部连接起来,可以通过它的开和关,达到原来2根线回复导通或交叉后导通,然后即可完成三个开关控制一盏灯链接电路。

双控开关的连接方法

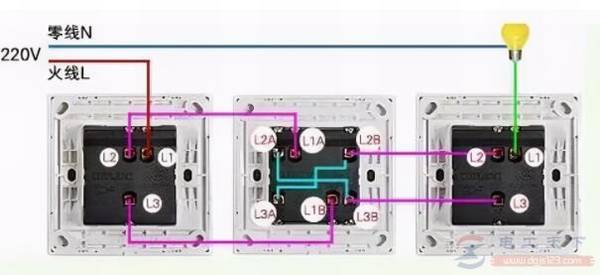

图3:双控开关接线
