家装电路的布线管工艺要求


有关家装施工中,对电路布线管的工艺要求,主要包括工具和器材的准备、布线管标准与要求等,布线管工艺用时较长,需细心排布,来看下具体的布线管工艺过程。

家装电路的布线管工艺

1、工具和器材的准备

弯管器、剪切器、PVC线管、管卡、管接头、石膏粉、梯子、安全帽等。

2、布线管标准与要求

管与管,管与箱(盒)连接时,应符合下列条件。

① 管与管之间采用套管连接,套管长度宜为管外径的1.5~3倍,管与管的对口应位于套管中心。

② 管与器件连接时,插入深度为2cm;管与底盒连接时,必要时在管口套锁扣。

③ 当直线段长度超过15m或转弯超过3个时,必须增设接线盒。

④ 暗管在墙体内严禁交叉,严禁没有接线盒跳槽,严禁走斜道。

⑤ 弯管必须用专用弯管器,转弯处必须用弯管器将线管冷弯处理。

⑥ 在布线管时,同一槽内线管如超过2根,管与管之间应留≥15mm的间隙。

布线管工艺用时较长,需细心排布。

以下是布线管工艺过程,如图1。

家装电路的布线管工艺要求

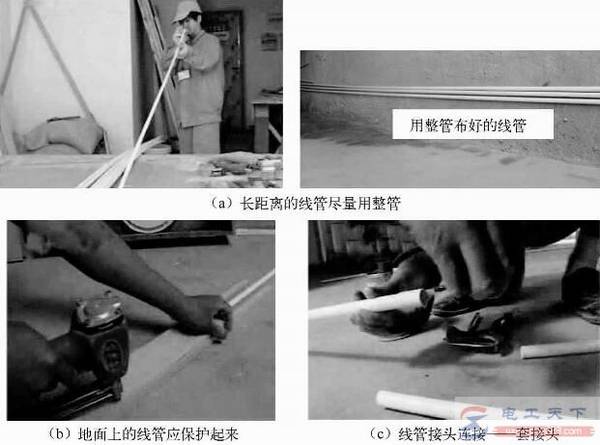

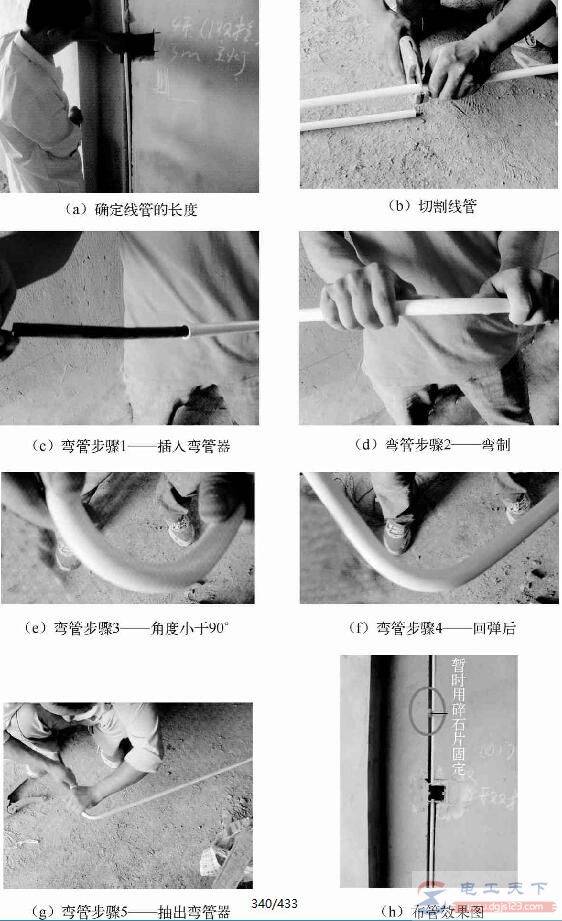

图1,布线管工艺过程

整体布线效果图如图2。

家装电路的布线管工艺要求

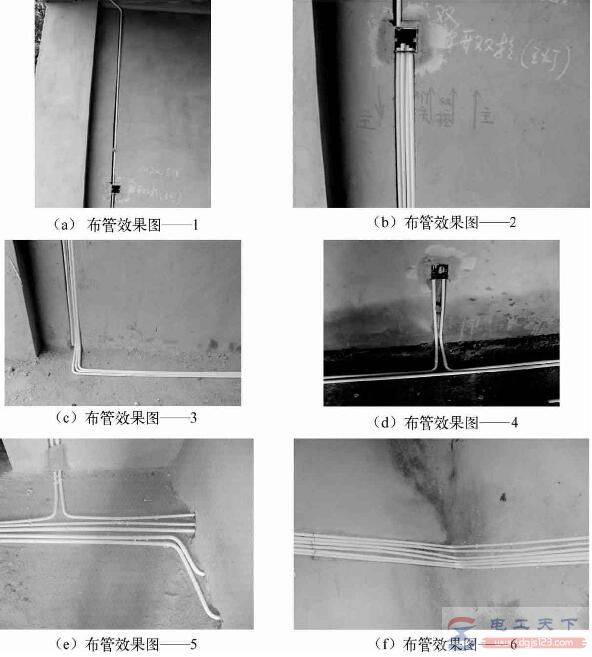

图2,整体布线效果图

管接头的连接效果图如图3。

家装电路的布线管工艺要求

家装电路的布线管工艺要求

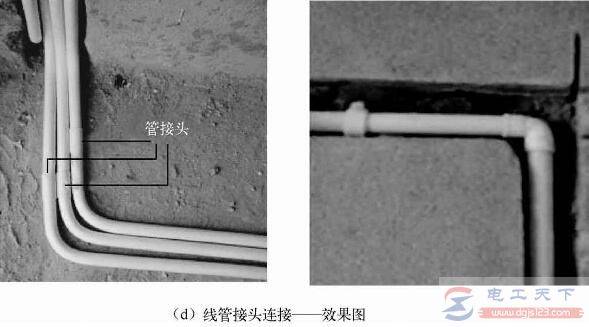

图4,管接头的连接效果图

以上就是家装电路的布线管工艺的几点要求,希望对大家有所帮助。
