电路图插座的符号图什么样


在电路中插座用什么符号表示,有关插座的电气符号,包括一个插头与一个插座,3极插头座,以及3极插头座、6极插头座的电气符号表示法,供大家学习。

电路图插座的符号图

电路图插座的符号图什么样

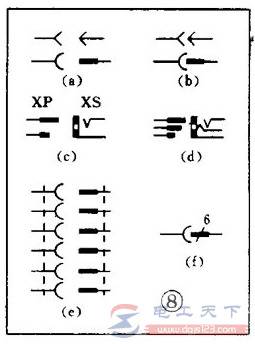

如上图,就是多个插座的电气特号图:

( a )表示一个插头和一个插座,(有两种表示方式)左边表示插座,右边表示插头。

( b )表示一个已经插入插座的插头。

( c )表示一个 2 极插头座,也称为 2 芯插头座。

( d )表示一个 3 极插头座,也就是常用的 3 芯立体声耳机插头座。

( e )表示一个 6 极插头座。

对上面插座的符号图进行简化下,可以用图( f )表示,在符号上方标上数字 6 ,表示是 6 极。

另外,接插件的文字符号是 X ,为便于区分可以用“ XP ”表示插头,用“ XS ”表示插座。

以上就是电路图中插座的符号的相关知识,希望对大家有所帮助。
