家用插座的电气符号什么样


在每一个家庭中都会有各种各样的插座,对电工来说,了解下插座的电气符号,对丰富电工知识有帮助,这里小编就介绍下家用插座的电气符号的小知识,供大家学习。

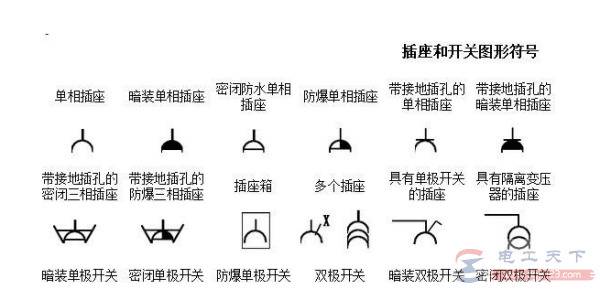

插座的电气符号

如下图:

家用插座的电气符号什么样

以上就是一些常用插座的电气符号,一些插座与开关的图形符号,包括了单相插座、防水插座、多个插座等的电气符号。

插座的作用:

插座用于接入各种电源线,以与与其他电路接通,通过线路与铜件间的连接与断开,来完成该部分电路的接通与断开。

插座的接线规定:

1、单相两孔插座,面对插座的右版孔或上孔与相线连接,左孔或下孔与零线连接;

2、单相三孔插座,面对插座的右孔与相线连接,左孔与工作零线连接,上孔(保护端子)与接地线或保护零线连接。

3、插座的接地端子(保护端子)不得与工作零线端子直接连接。

4、潮湿权或灰尘多的场所,选用密封良好防水防溅插座。

5、插座的安装要牢固,面板上不得有外露的金属部分。

6、插座的导线载流量应与插座额定电流相匹配。

以上介绍了插座的电气符号的小知识,以及插座接线时的相关规定,希望对大家有所帮助。
