传统四灯浴霸的接线图说明


有关浴霸的接线图,一个传统的四灯浴霸怎么接线,这里分享2个接线图,有新购买浴霸的朋友,如何对接线这块不太明白的话,可以参考下。

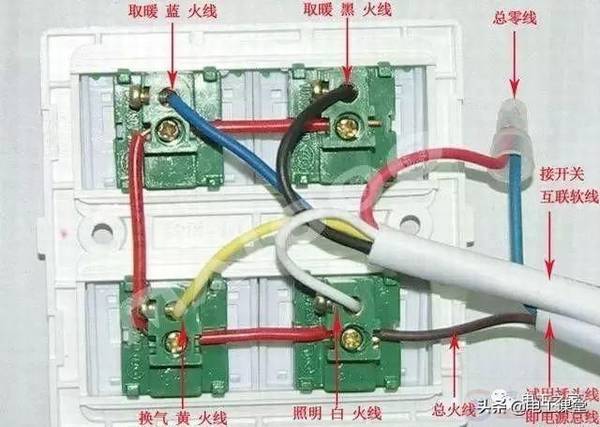

四灯浴霸的接线图

如下图:

传统四灯浴霸的接线图说明

传统四灯浴霸的接线图说明

说明:

浴霸压线的位置,说明书上有一个接线图,如果看不懂的话,可以找下专业的电工来安装。

几根线的颜色对照的控制开关L1跟插座L,在购买浴霸时已接好了,此处是接红线进入,插座接了火线,插座另一孔接零,开关另一端接灯。

浴霸安装供电线路:

1、地线,黄绿相间的那条,在插座上卫浴上方,接在浴霸的外壳。

2、零线,多半是蓝色或黑色,在插座上卫浴下左方,连通接在五个灯头的螺口接柱上。

3、火线,大多数情况下是红色,在插座上位于下右方,连通接在三个开关的一个接柱上。

以上就是传统四灯浴霸的接线图,希望对大家有所帮助。
