碳纤维浴霸的接线图详解


有关浴霸的接线图,对碳纤维浴霸怎么接线,在接线时的注意事项有哪些,电工天下小编整理了碳纤维浴霸的接线图,供大家学习参考。

碳纤维浴霸的接线图

如下图:

碳纤维浴霸的接线图详解

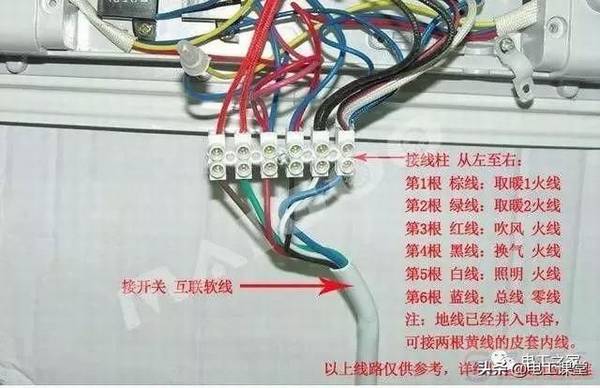

图1,碳纤维浴霸接线图

碳纤维浴霸的接线图详解

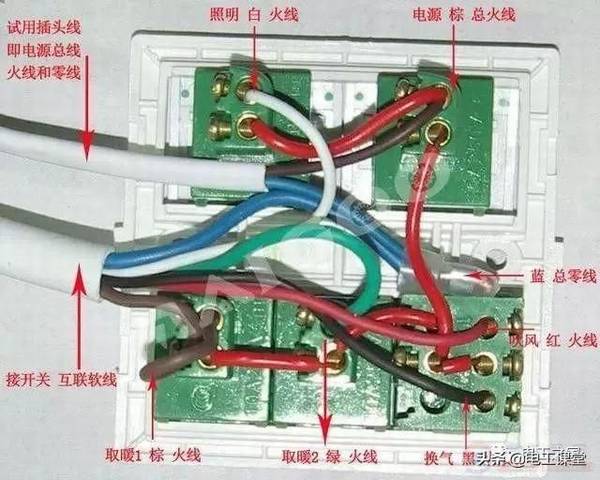

图2,碳纤维浴霸的接线示意图

互联软件接开关。接线柱,从左至右:

第1根 棕线:取暖1火线

第2根 绿线:取暖2火线

第3根 红线:吹风 火线

第4根 黑线:换气 火线

第5根 白线:照明 火线

第6根 蓝线:总线 零线

注:地线已并入电容,可按两根黄线的皮套内线。

以上就是碳纤维浴霸的接线图,希望对大家有所帮助。
