一个简单的浴霸开关接线图


有关浴霸的开关接线图,一个普通的家用浴霸应该怎么对开关接线,浴霸一般有三个开关,有控制取暖灯的,有控制照明灯的,电工天下小编整理了一个简单的浴霸开关接线图,有需要的朋友参考下。

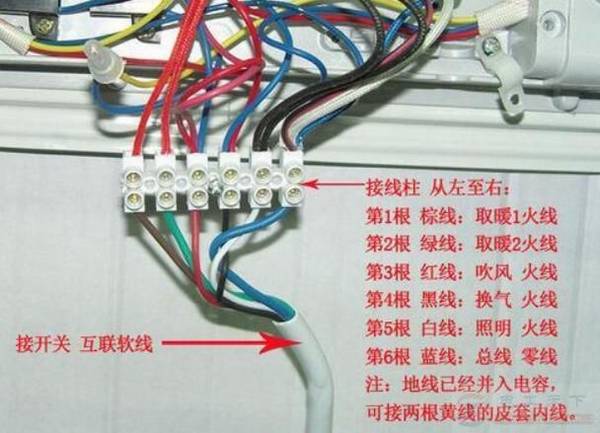

浴霸开关接线图

如下图:

一个简单的浴霸开关接线图

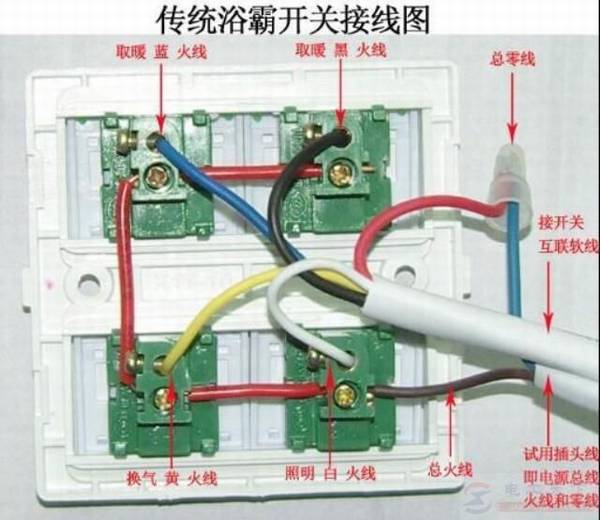

传统浴霸开关的接线图

一个简单的浴霸开关接线图

一个简单的浴霸开关接线图

浴霸一般有三个开关,有两个是控制取暖灯的,另一个是控制照明灯的。

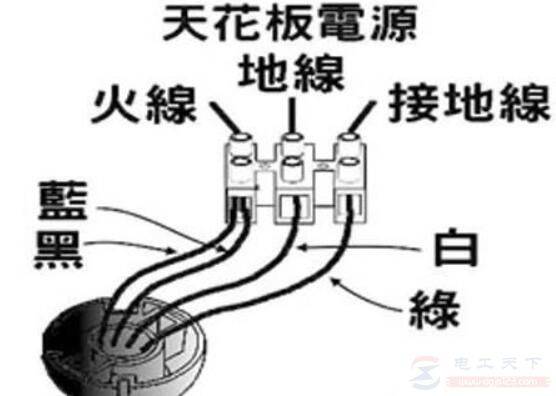

浴霸压线的位置:

一个简单的浴霸开关接线图

根据以上的接线图,线的颜色对照控制开关L1跟插座L,在购买时已接好,直接在插座接上火线,插座另一孔接零,开关另一端接灯。

说明:

浴霸开关接线的三条供电线路:

1.地线:黄绿相间的线,在插座上卫浴上方,接在浴霸的外壳。

2.零线:蓝色或黑色,在插座上卫浴下左方,连通接在五个灯头的螺口接柱上。

3.火线:红色,在插座上位于下右方,连通接在三个开关的一个接柱上。

欧普灯暖浴霸的接线方法:

1、浴霸有试机插头,拆开接线盒,找出试机插头的接线口,换上两根2.5平方的线,分别连接上灯线的两根线。

2、打开灯的开关,再用浴霸开关盒控制相应的功能。

3、如果浴霸开关盒电线太短,对应延长就行。欧普浴霸开关盒是五根线,在接线时延长了五根,一根公共火线,两根取暖,一根照明,一根换气。

以上就是普通浴霸的开关接线图,希望对大家有所帮助。
