带开关插座怎么接线,一文看懂带开关插座接线方法


对带开关的插座进行接线,最好有开关插座接线图可以对照着操作,以避免出现错接与漏接的情况,下面介绍一下带开关插座的接线方法,供大家参考。

带开关插座接线方法

带开关插座怎么接线,一文看懂带开关插座接线方法

猜你喜欢:带开关五孔插座的接线图及接线方法

1、开关插座的安装要求

开关插座的安装必须在木工、油漆工完工后进行,首先将开关插座底盒中的灰尘、杂质等清理干净,以免影响电路工作。

2、电源线的处理

将盒内甩出的导线预留出一段,以备以后维修时使用,然后开始削线芯,注意不要碰伤线芯,接着将导线按照顺时针方向缠绕在带开关插座对应的接线柱上,并旋紧压头,注意应保证线芯不外露。

3、带开关插座三线的接线方法

火线、零线和地线需要正确连接插座的接口。

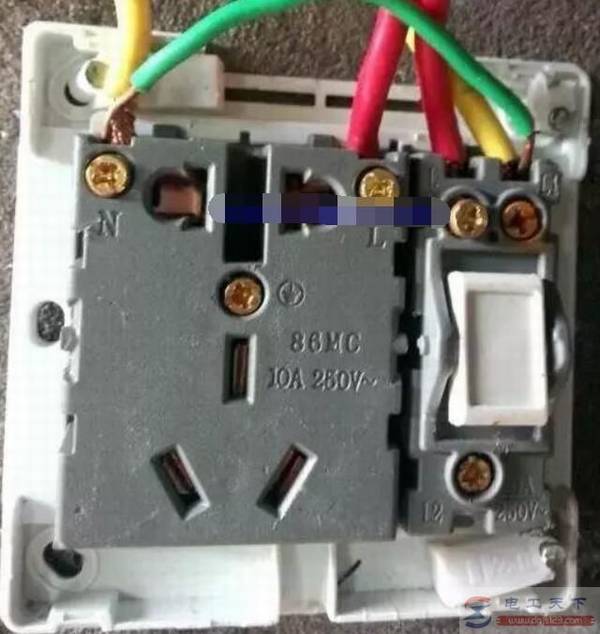

火线应接入开关2个孔中的一个,在另一个孔中留出绝缘线接入下面的插座3个孔中的L孔内过行对接。零线接入插座3个孔中的N孔内,地线接入插座3个孔中的E孔内。

如果错接零线与地线,在使用电器时,就会出现黑灯、开关跳闸等情况。

带开关插座怎么接线,一文看懂带开关插座接线方法

4、开关插座固定

将底盒子留出的导线从塑料台的出线孔中穿出,然后将塑料台紧贴于墙面,用螺丝将其固定在底盒子上。

固定好后,将各自的位置从开关插座的线孔中穿出来,并将导线压紧。

5、带开关插座面板固定

将带开关插座紧贴于塑料台上,摆正方向位置,然后使用工具将螺丝固定住,盖上装饰板即可。

五孔一开关插座接线方法图解

带开关插座怎么接线,一文看懂带开关插座接线方法

五孔一开关插座怎么接线,五孔一开关面板接线分为二种情况,一是开关控制插座,二是开关控制灯,不控制插座,这两种情况下的五孔一开关插座接线图说明。

开关插座接线规则:左零右火上接地

带开关插座怎么接线,一文看懂带开关插座接线方法

有关开关插座的接线规则,开关插座接线遵循左零右火上接地规则,尽量要按照产品接线图来安装和接线,火线、零线、地线如果接错,将很可能造成不通电、漏电事故。
