1、单开单控开关,后面有两个触点,分别是L和N,L代表火线,N代表零线,把火线和零线分别接在L和N触点上。

单联双控开关怎么接线,附单开双控开关的接法图示

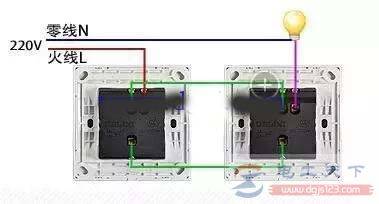

2、单开双控开关,后面有三个触点,分别是L、L1、L2。在接线时把两个L1、L2分别用线连起来,火线接在一个双控开关的L触点上,零线接在另一个双控开关的L触点上。

单联双控开关怎么接线,附单开双控开关的接法图示

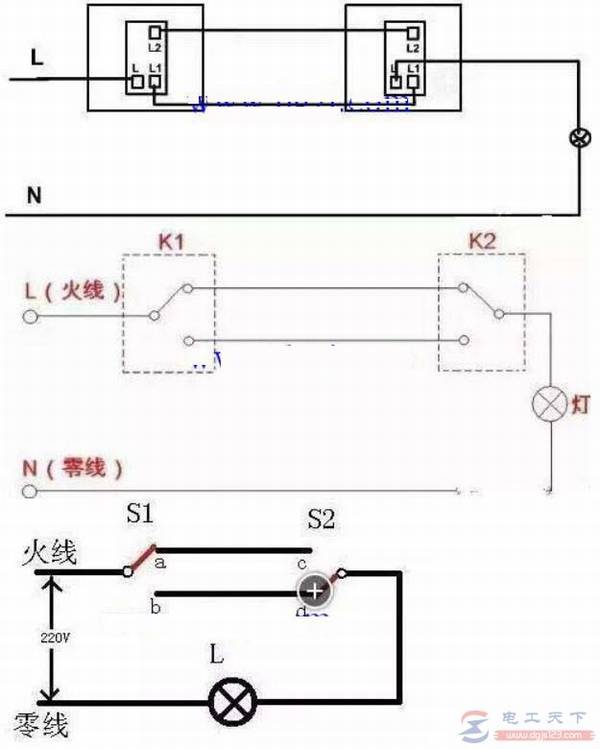

单联双控开关的接线图,如下所示:

单联双控开关怎么接线,附单开双控开关的接法图示

单联双控开关接线图与接线方法

单联双控开关怎么接线,附单开双控开关的接法图示

有关单联双控开关的接线图,单开单控开关与单开双控开关的触点区别,通过具体的线路接线图,了解下单联双控开关的接线方式。

单联双控开关接线图详解

单联双控开关怎么接线,附单开双控开关的接法图示

有关单联双控开关接线图,单开单控开关与单开双控开关的接线方法图解,单开单控开关,后面有两个触点,单开双控开关,后面有三个触点,注意零线与火线要接到正确的触点上。

单联双控开关的接线图大全

单联双控开关怎么接线,附单开双控开关的接法图示

有关单联双控开关的接线方法,在家庭电路中用到单联双控开关时,如何进行电路的接线操作,这里总结了单联双控开关的几个接线图,供大家学习参考。
