双控开关

双控开关知识:什么是双控开关,怎么安装双控开关

双控开关,就是指开关由两个开关来控制电灯或电器,一个开关带有两个触点。

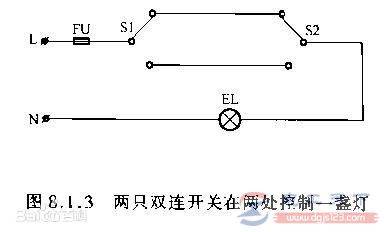

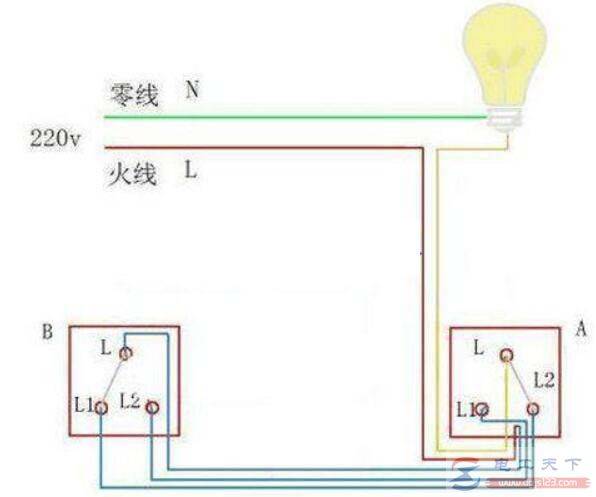

双控开关由两个独立的单刀双掷开关组合而成,只要将两组单刀双掷开关的控制线用导线分别连接起来,火线进线连接公共端的一端,零线进线上连接负载再连接到公共端的另一端上,两端的单刀双掷开关都可以分别控制负载的通断。

双控开关知识:什么是双控开关,怎么安装双控开关

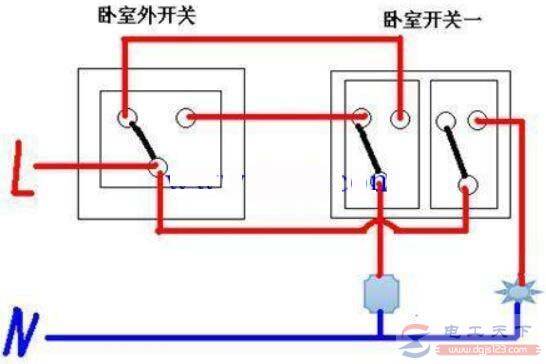

双控开关可以从两个地方控制电器的开关,可以在楼下打开电灯开关,上楼后顺手关闭电灯。在卧室中较常用,控制一个灯,进门一个,床头一个,进门直接打开卧室灯或睡觉时直接按床头的开关就能关灯,但走的线要多一倍。

1、双控开关的种类

双控开关知识:什么是双控开关,怎么安装双控开关

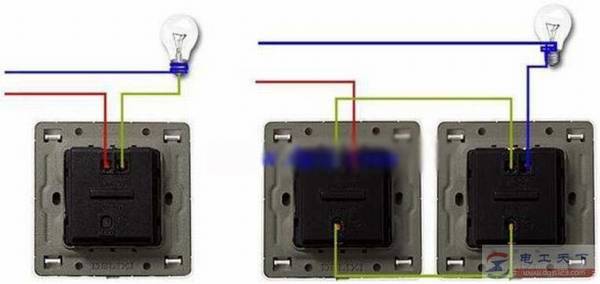

根据控制面板上开关按钮的不同,分为单联双控开关、双联双控开关、三联双控开关三种类型。

2、双控开关的安装

双控开关知识:什么是双控开关,怎么安装双控开关

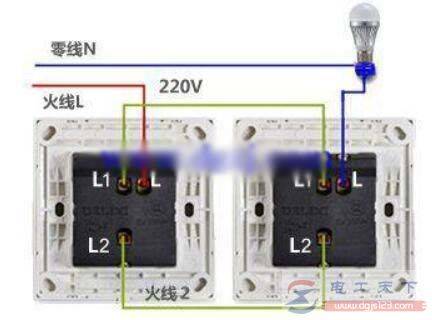

①一字螺丝刀打开开关的面板、盖板

②将线头插入接线孔,确定插到底,用一字或者十字螺丝刀拧紧压线螺钉

③再用固定螺丝将安装架与暗盒拧紧,最后扣上盖板和面板。

3、双控开关的使用注意事项

①安装高度为距地面1.4m,距门口0.2m处为好。

②客厅应该距地面30m左右,厨房和卫生间应该距地面1.4m左右,空调插座应该距地面1.8m左。

③电源线及插座间距不应该小于50cm,安装电源插座时,面向插座的左侧接线零线(N),右侧迎接火线(L),中间应接保护地线(PE)。

④为了保护家人的生命安全,建议使用带保护门的产品。

⑤卫生间或开敞式阳台应安装防水盒。

⑥控制卫生间的开关,应安装在门外,避免水汽进入开关,影响开关寿命或者事故发生。

⑦安装卧室插座时,需要避免床头柜或其它物体的遮挡。
