三控开关怎么接线,附一例三控开关实物接线图


有关三控开关的接线方法,有些朋友对三控开关怎么接线的问题,自己一时难以搞定,那么这里分享一例三控开关的实物接线图,供大家学习参考。

三控开关怎么接线

三控开关怎么接线,附一例三控开关实物接线图

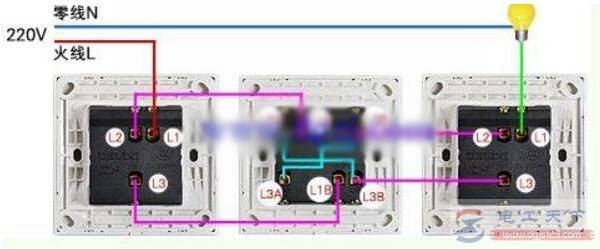

1、从电源火线分出3根线,分别接到灯的3个开关,从3个开关出来的3棵线都接到灯的一端,从灯的另一端出来一根线接到电源的零线。

三控开关怎么接线,附一例三控开关实物接线图

这是一次线路中的一种,单联3控。3个开关单开,与别的单开不同,这种单开有三个接钱柱,电源的火钱接入第一个开关的中间接柱。

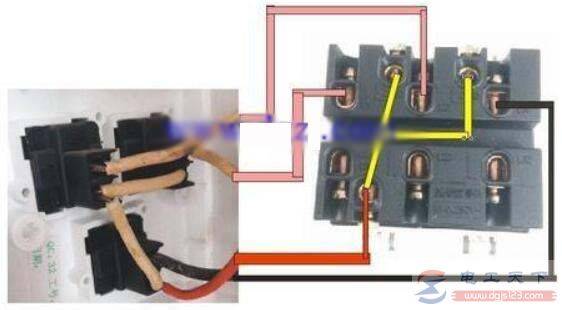

2、用两个双联开关按两个开关控制一盏灯的方法接线,然后把两开关之间的两根双联线断开后,用一个双刀双接开关把它们连接起来,使得通过它的开和关,达到原两根线恢复导通或交叉后导通,这样一来三个开关控制一盏灯的电路就完成了。

三控开关怎么接线,附一例三控开关实物接线图

不过双刀双接开关很难购买,可用两个开关合在一起的面板代替,使用时设法把它们粘在一起同时动作就行。

一灯三控开关接线图

三控开关怎么接线,附一例三控开关实物接线图

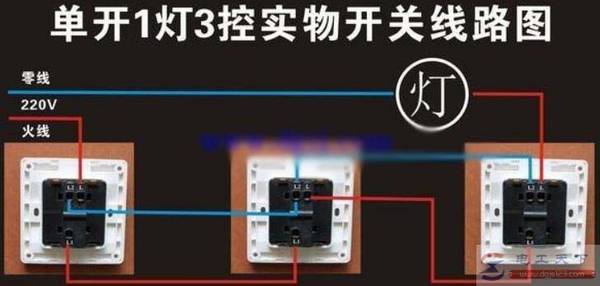

有关一灯三控开关接线图,单刀双掷开关实现一灯三控实物接线图,三个位置控制一个灯,需要两只双控开关加一只中途开关,四个位置控制一个灯,需要两只双控开关加两只中途开关。

单开三控开关接线图及接线方式

三控开关怎么接线,附一例三控开关实物接线图

单开三控开关的接线图,只要把一火接到进线端子即COM上再连通起来,三根控制线全接到三个L1或三个L2上即可,这就是单开三控开关的接线方法。

一灯三控四控接线实物图(多图)

三控开关怎么接线,附一例三控开关实物接线图

有关一灯三控四控的接线实物图,一灯四控开关接线图,四个开关控制一灯的接线方法,一灯多控开关接线图,一灯多控电路图,四个开关并联,四个开关的头头相接,尾尾相接。

一灯三控开关接线图与接线方法

三控开关怎么接线,附一例三控开关实物接线图

有关一灯三控开关的接线图,双控开关中间接线柱为L、上为L1、下为L2,需要的朋友参考下。
