一例双控开关的接线实物图,附详细接线步骤


有关双控开关的接线方法,在家装过程中经常会有门口开灯,床头关灯的需求,那么就需要用到双控开关了,单控开关不能实现这一需求,这里分享一例双控开关的接线实物图,供大家参考。

双控开关的接线实物图

单控开关仅能实现一个位置控制一盏灯,当有在门口开灯,在床头关灯的要求时,只用单控开关就不能实现了,此时必须使用双控开关。

从外观看,单控和双控并无不同,但单控开关只有两个接线端子,双控开关有三个接线端子,那么双控开关怎么接线,下面通过实例来学习下。

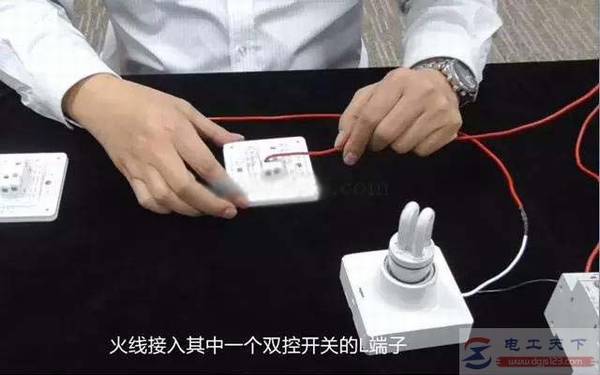

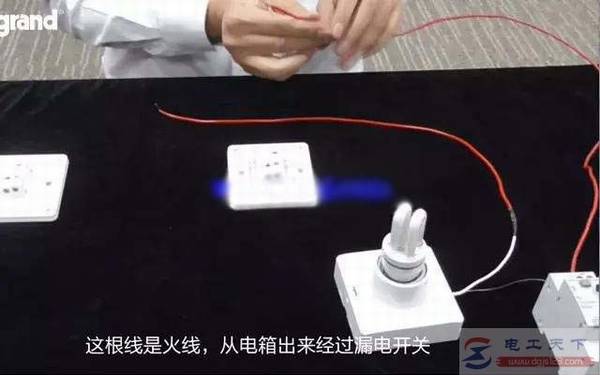

步骤1:把火线接入漏电开关,然后将其接到其中一个双控开关的 L端子。

一例双控开关的接线实物图,附详细接线步骤

一例双控开关的接线实物图,附详细接线步骤

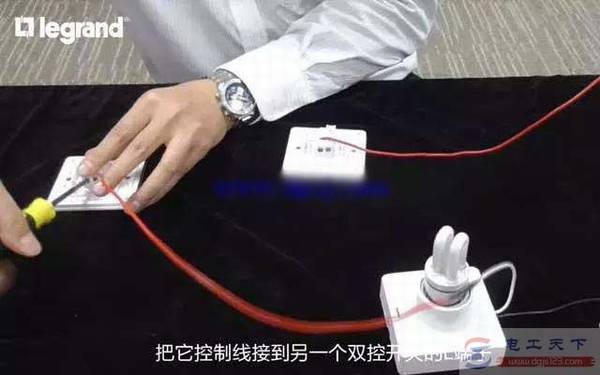

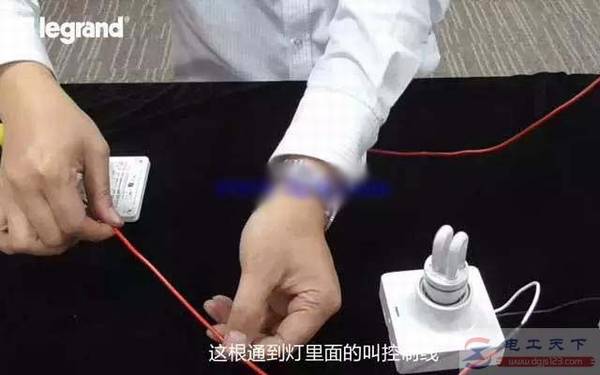

步骤2:把通过灯的控制线接入另一个双控开关的 L端子。

一例双控开关的接线实物图,附详细接线步骤

一例双控开关的接线实物图,附详细接线步骤

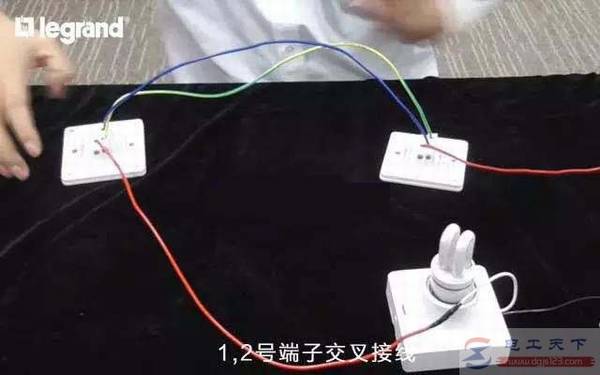

步骤3:把两个双控开关上的1、2号端子交叉接线。

一例双控开关的接线实物图,附详细接线步骤

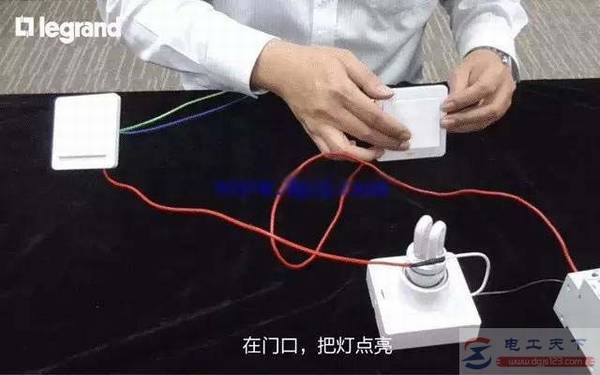

双控开关接线结果的示意图,如下:

一例双控开关的接线实物图,附详细接线步骤
