一文看懂一灯三控开关的接线图,三控开关怎么接线的实例教程


有关一灯三控开关的接线方法,使用三控开关来实现一盏灯的多地控制,会用到双刀双掷开关,也可以用双开来代替,分享一例一灯三控开关的接线图,供大家学习参考。

一灯三控开关的接线图

一、三控开关

三控开关是指对某个装置设备进行多地分别控制,例如三个开关控制同一盏灯,是在双控的基础上,把两个开关的连接线中间再加上一个双刀双掷开关,也可以用双开代替。

一文看懂一灯三控开关的接线图,三控开关怎么接线的实例教程

打开一盏灯,在客厅进门时可以控制,到卧室休息时,不需要再跑到客厅去关灯,一般会卧室中安装一个开关实现对客厅灯的控制。

三控就是在不同地方的开关按扭,可以共同控制的同一设备的电源。

二、三控开关怎么接线

一文看懂一灯三控开关的接线图,三控开关怎么接线的实例教程

1、从电源火线分出3根线,分别接到灯的3个开关,从3个开关出来的3棵线都接到灯的一端,从灯的另一端出来一根线接到电源的零线。

一文看懂一灯三控开关的接线图,三控开关怎么接线的实例教程

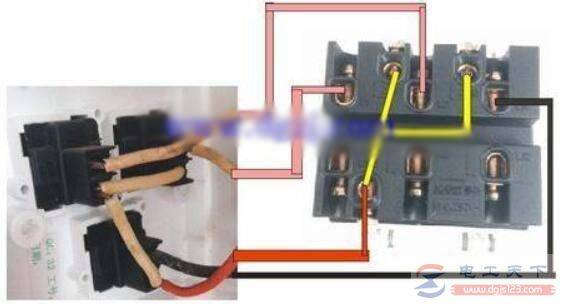

这是一次线路中的一种,单联3控。先了解3个开关单开,与别的单开不同,这种单开有三个接钱柱,电源的火钱接入第一个开关的中间接柱。

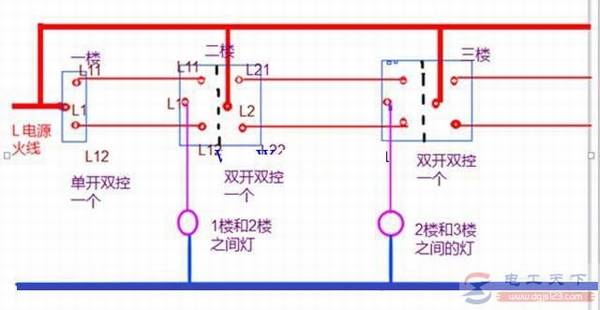

2、用两个双联开关按两个开关控制一盏灯的方法接线,然后把两开关之间的两根双联线断开后,用一个双刀双接开关把它们连接起来,使得通过它的开和关,达到原两根线恢复导通或交叉后导通,如此就实现了三个开关控制一盏灯的电路。

一文看懂一灯三控开关的接线图,三控开关怎么接线的实例教程

如果买不到双刀双接开关,可以用两个开关合在一起的面板代替,使用时想办法把它们粘在一起同时动作就可以了。

一灯三控开关接线图

一文看懂一灯三控开关的接线图,三控开关怎么接线的实例教程

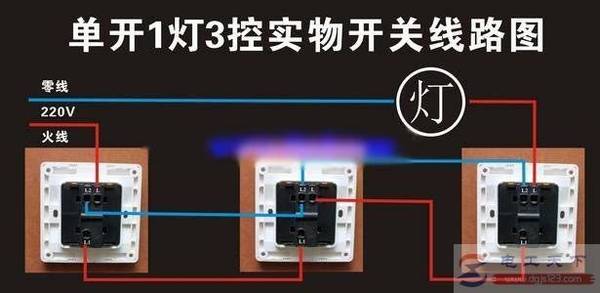

有关一灯三控开关接线图,单刀双掷开关实现一灯三控实物接线图,三个位置控制一个灯,需要两只双控开关加一只中途开关,四个位置控制一个灯,需要两只双控开关加两只中途开关。

一灯三控开关接线图的两种接线方法

一文看懂一灯三控开关的接线图,三控开关怎么接线的实例教程

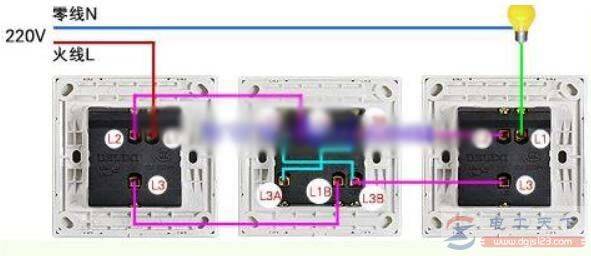

有关一灯三控开关接线图的二种接线方法,分为三个双控开关控制与两个双控加一个双刀双位,线包通过一个开关接220V,可以是双控开关,或一个单刀开关或自锁开关等。

电灯三开三控的接线线路图

一文看懂一灯三控开关的接线图,三控开关怎么接线的实例教程

分享电灯三开三控的线路图,三控开关控制三个灯的路线图,三控开关分别控制三个灯,以及双联开关电路图,开控开关的接线方式,双控开关三控一灯的电路接线图。
