双联二位墙壁开关6接口4条线的接线方法


有关双联二位墙壁开关6接口4条线的接线方法,双联二位墙壁开关,6接口,4条线的接线图解,双联二位墙壁开关的接法,可以用如图的接法来接,接线图如文中所示。

双联二位墙壁开关6接口4条线的接线方法

问题:双联二位墙壁开关,6接口,4条线怎么接线?

双联二位墙壁开关6接口4条线的接线方法

2个开关上面分别有2个接口,下面分别有1个接口,一共就是6个接口,如上图有4条线,2条红,1条绿,1条黄。

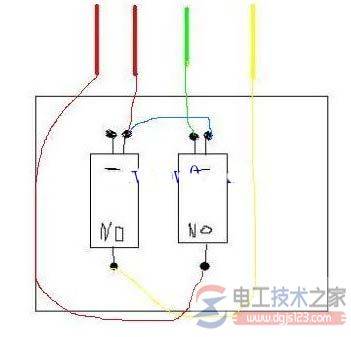

解答:上图所示的双联二位墙壁开关的接法,可以用如下图的接法来接。

接线图:

双联二位墙壁开关6接口4条线的接线方法
