电灯开关L、L1和L2实现单开的接线方法


有关电灯开关的接线方法,电灯开关L、L1和L2实现单开的接法,分为控制一盏灯、控制两盏灯的接线方法,注意火线、零线的接法,供大家学习参考。

电灯开关L、L1和L2单开接法

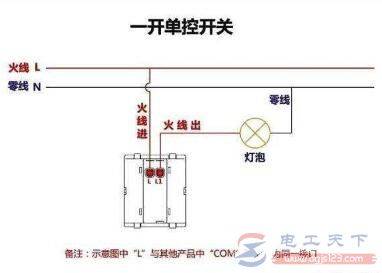

1、控制一盏灯

控制一盏灯,只需要火线接入L,从L1或L2中某一个端子引出火线接入电灯,电灯的另一个端子接入零线,这样形成回路,实现开关控制电灯。

电灯开关L、L1和L2实现单开的接线方法

2、控制两盏灯

一个开关控制两盏灯,火线接入L,L1演出火线接入电灯,电灯再接入零线,这是第一个灯,L2引出火线接入第二个灯,第二个灯在接入零线。

如此,一个开关就能同时控制两盏灯,由于没有悬停档,则上下都会有一盏灯亮。
