电灯开关的单双开控的含义是什么


有关电灯开关的控制方式,用开关控制电灯的开与关,常用到的开关方式包括单开、单控、双开、双控等,这里说一说电灯开关的单双开控的具体含义,供大家学习。

电灯开关的单双开控的含义

1、单开

电灯开关的单双开控的含义是什么

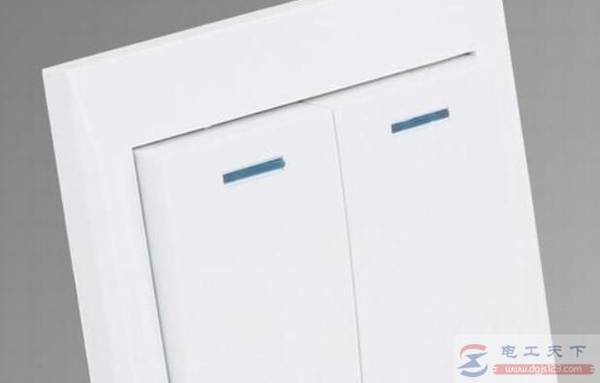

单开就是该开关只有一个按钮(按板)。

单开三控开关接线图

电灯开关的单双开控的含义是什么

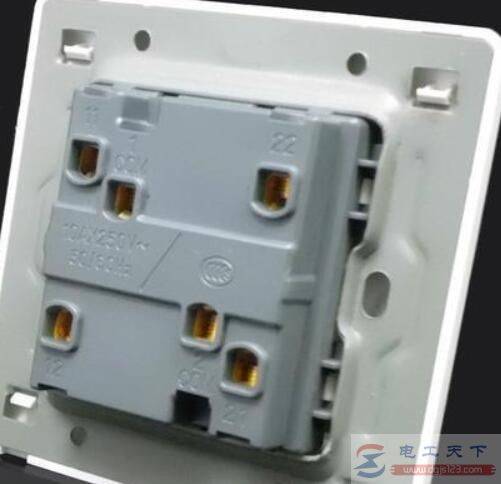

单开三控开关的接线图,只要把一火接到进线端子即COM上再连通起来,三根控制线全接到三个L1或三个L2上即可,这就是单开三控开关的接线方法。

单开双控开关接线图

电灯开关的单双开控的含义是什么

有关单开双控开关的接线图,想要达到双控,必须要单刀双掷开关才行,两个单刀单掷开关控制一个灯,想达到双控,只能是全部串联在一起,只能哪里关的,还是哪里开才行。

2、单控

电灯开关的单双开控的含义是什么

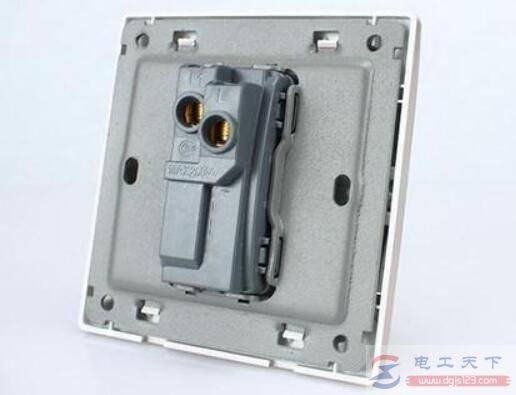

此开关只有一个控制回路。

一般情况下,只有两个接线端,即火线进端L和灯进线L1。

3、双开和三开或四开

电灯开关的单双开控的含义是什么

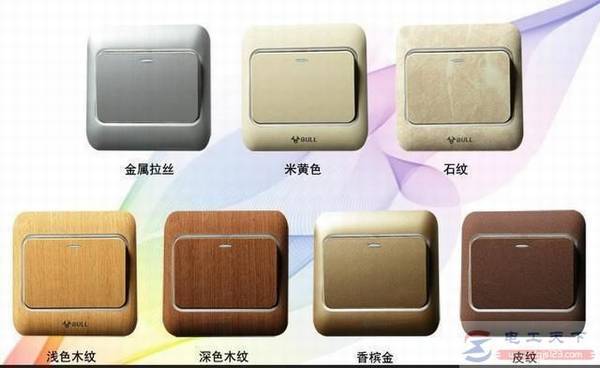

即指一个开关界面有两个或者三个和四个按钮(按板)

4、双控

电灯开关的单双开控的含义是什么

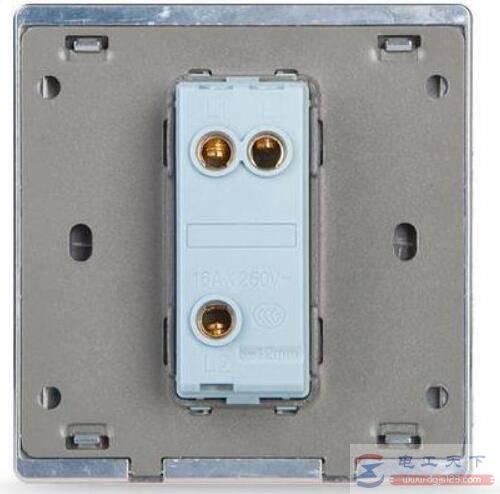

双控即指一个开关内部有两个控制回路接线端。也就是说这个开关可以接两个电路回路。

多数情况下双控开关又三个和三个以上接线端子,L为火线进线端,另外两个分别为L1和L2两个火线出线端。

【图】一灯双控开关接线图与接线方法

电灯开关的单双开控的含义是什么

一灯双控开关接线图,一灯双控开关怎么接线,包括单联双控开关接法、单联双控开关接线图,一灯双控开关、一灯三控开关接线图,一灯两控接线图及接法附开关图,实例及步骤。

双控开关接线图实物图及单开双控开关的安装方法

电灯开关的单双开控的含义是什么

分享下双控开关的接线图实物图,双控开关最简单双控开关的接线,双控开关接线有很多种,这要看开关是否复杂或者接线程度,并介绍了单开双控开关安装与接线示意图。

5、多控

电灯开关的单双开控的含义是什么

即多个电路控制回路(两个以上控制回路,多数情况下有四个及以上接线端子)。

总结一句话,单开单控,即一个开关一个控制回路。

以上就是电灯开关中单开、单控、双开、双控与多控的含义说明,希望对大家有所帮助。
