两个开关控制一盏灯的接线图说明


有关两个开关控制一盏灯的接线方法,使用单极双控开关来实现分别从两个地方闭合和关断所控制的灯,实现一处打开电灯,可以在另一处关闭电灯,即实现单开双控的功能。

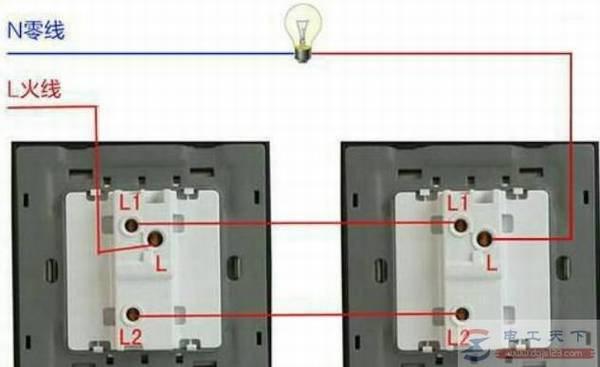

两个开关控制一盏灯的接线图

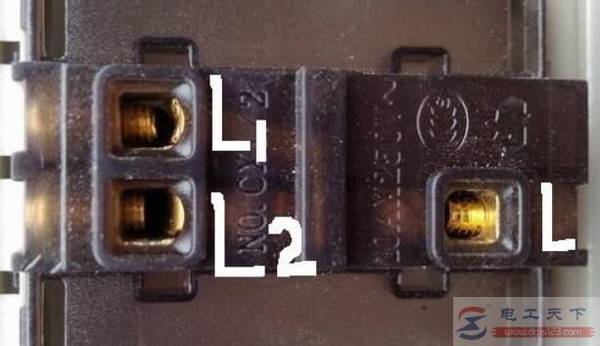

这种开关一般为单极双控开关,其中L为开关的公共点,L1与L2分别为开关的另外两个触点的接线端子。

两个开关控制一盏灯的接线图说明

这种开关的接线图如下:

两个开关控制一盏灯的接线图说明

功能:分别从两个地方闭合和关断所控制的灯。

接线方法:两个开关上的L1端子用一根导线连接起来,L2的端子也用一根导线连接起来,两个开关分别剩下的一个L端子分别用一根导线连接灯泡的底座中心位置,另一个端子接220V电源的火线上即可。

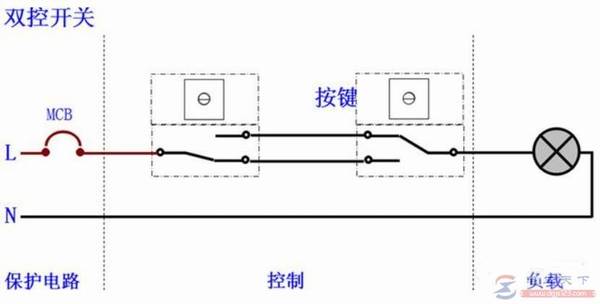

以下是电路原理图:

两个开关控制一盏灯的接线图说明

当左边的开关拨到下端时,右边的开关拨到上端时灯不亮;

当右边的开关拨到下端时灯亮,左边的开关再拨到上端时灯不亮或当右边的开关拨到上端时灯亮,左边的开关再拨到下端时灯不亮,实现了异地控制的功能。
