一个双控开关控制两盏灯的接线图

有关双迭开关控制两盏灯的开关的接线方法，采用单极双控开关来控制电灯的多地开关，这里分享一个双控开关控制两盏灯的接线图，供大家学习这种电灯的接线方法。

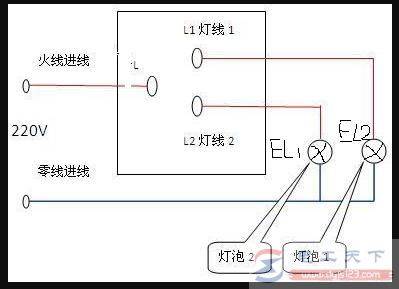

双控开关控制两盏灯的接线图

使用一个单极双控开关来控制电灯的开关，可以使用如下的接线方法：

1、把电灯开关上面L的标识端子接在电源火线上，把L1l和L2端子分别用导线接灯的中心点位置，即灯泡1上的火线接到L1端子上；

2、灯泡2上的火线接到L2端子上，L线为二个灯泡的公用火线；

3、最后，把零线接在灯的另一个接线端子上。

注意，电灯开关接线一定要注意安全，非专业电工不要自己尝试，以免发生触电危险。
