单控开关控制电灯开关的接线图说明


有关单控开关控制电灯开与关的接线图,在单控开关中如何对火线与零线进行接线,这里提供了一个单控开关的接线图,一起来看下。

单控开关控制电灯开关的接线图

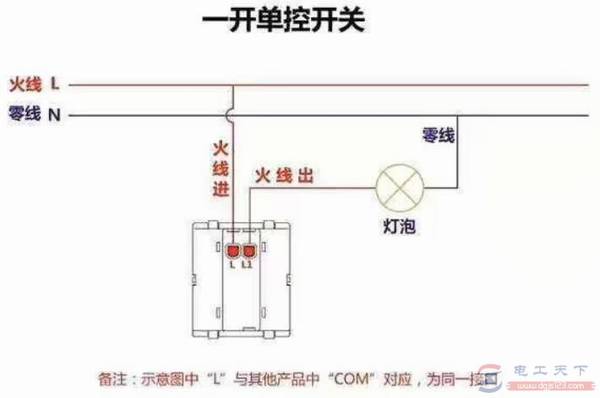

单控开关背面接线端子有L,L1两个接线端子,L接火线,L1接去灯的控制火线,零线在灯另一端,如此便完成了单控开关的接线操作。

单控开关控制电灯的接线图,如下:

单控开关控制电灯开关的接线图说明

单控开关控制电灯开关的接线图说明

单控开关控制电灯开关的接线图说明

双控开关背面有L,L1,L2三个接线端子,接线原理:其中L是公共线端子,L1,L2端子有一个常开触点,一个常闭触点,打开开关L与L1接通,L2断开,关闭开关后L1断开,L2接通,双控开关就是利用着两幅点来实现的。

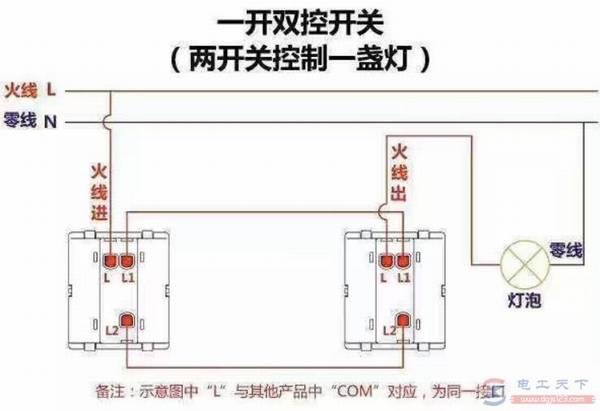

双控接线:火线接开关1的L,L1,L2端子连接至开关2 的L1,L2接线端子上,开关2的L接至去灯火线,具体接法参考下图。

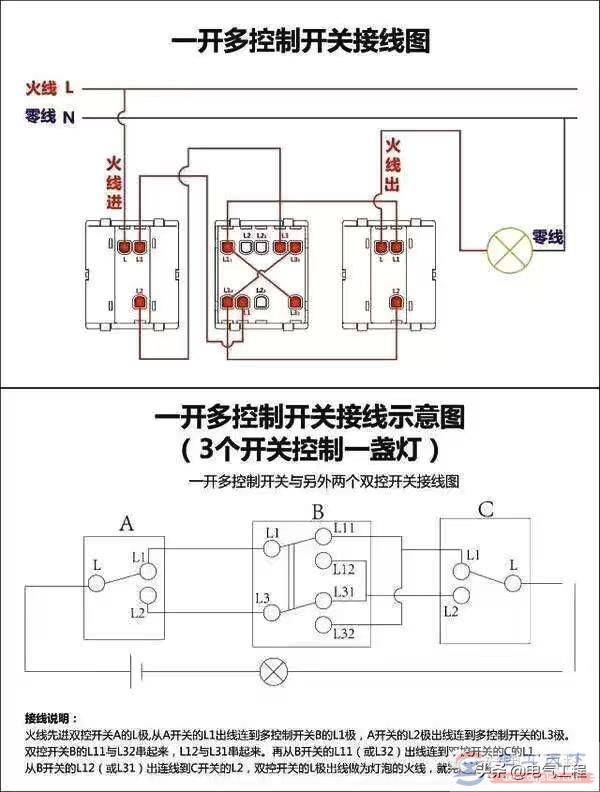

以上二种开关接线为常见的接线方式,此外还有多控开关的接法,大同小异,这里不再举例。

注意,如果自己去接线,一定要断电,验电,确认无电后在进行接线。无电工专业知识的人,请找专业电气人士进行接线,不要盲目去接线,防止触电!

家中常见的开关有单孔开关和双控开关、多联单控开关、多联双控开关等,熟练掌握各种开关的接线方式,也是电工必备的专业技能,让我们一起努力。

推荐阅读:

双联单控开关的接线图

单控开关控制电灯开关的接线图说明

有关双联单控开关接线实物图与接线方式,火线并联后,进入两个按钮,出来2个火线到目标的两个端子,双联单控是一个开关上2个按钮控制1个目标(灯)的两种状态。

单控开关的安装步骤

单控开关控制电灯开关的接线图说明

有关单控开关的安装方法,单控开关安装步骤方法说明图,单控开关安装过程中的注意事项,包括布线时预留的照明支路导线端子的位置,将接线盒嵌入到墙的开槽中,连接完成单控开关图,对单控开关的固定图等。

四位单控开关的接线图

单控开关控制电灯开关的接线图说明

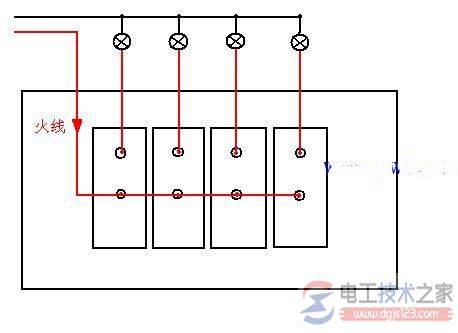

有网友求求四位单控开关接线图,这里分享一个求四位单控开关接线图的例子,4开控4灯,效果不错。
