管形氙灯的接线方法


如何对管形氙灯接线,具体的接线电路图是什么样的,需要注意哪些问题,一起来看下。

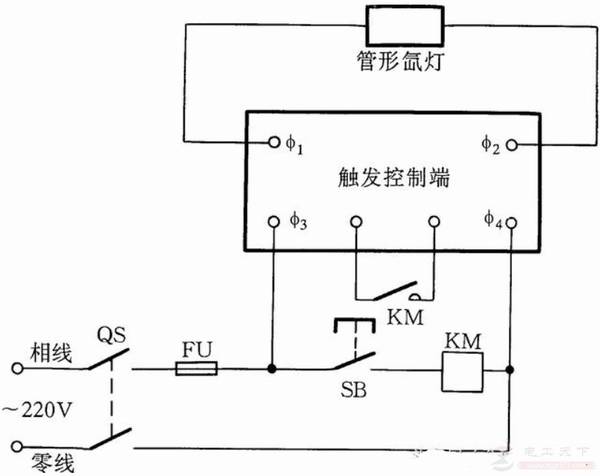

以下为管形氙灯的接线线路图

管形氙灯的接线方法

图:管形氙灯接线方法

接线方法:

φ1为高压输出端,必须做好绝缘。触发控制端在触发时会产生较大的电流,需要配上一只CDC10-20接触器。在启动时按下按钮SB,灯管被点燃。

在以上的线路中φ3接相线,φ4接零线,而φ1、φ2接灯管两端。

以上就是管形氙灯的接线方法,希望对大家有所帮助。
