有关光控和单按键开关壁座的相关知识，继电器控制一个灯泡开关，有一个人工按钮和光敏电阻，来看下电路图的组成部分，以及光控和单按键开关壁座的电路工作原理，有需要的朋友参考下。
光控和单按键开关壁座电路图

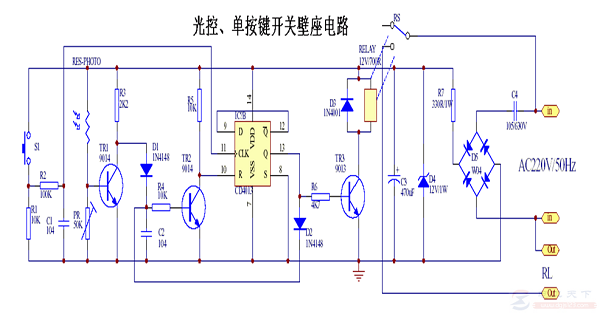

下图为一个光控和单按键开关壁座电路图：
继电器控制一个灯泡开关，图中有一个人工按钮和光敏电阻（在黑暗环境里，它的电阻值很高，当受到光照时，阻值降低），分析下电路图，S1是如何控制灯泡亮与灭，光控有何作用？（PR可变电阻，为调节光线亮度控制电阻）
CD4013内部封装2个D触发器，电路上用的是第2个D触发器，S端为Set端（连接到地，一直为0V），R端为Reset端，当R=0时，D触发器正常工作（即CLK端有上升沿触发，则D端数据传到Q端）；当R=1时，D触发器不工作，输出Q一直为0。
D触发器的Q非端和D端连接起来，相当于将上一次Q非端的状态作为下一次的D端数据输入，每来一个CLK上升沿，Q端输出取反一次。Q端输出为1时，TR3 9013饱和导通，继电器Relay吸合，灯点亮；Q端输出为0时，TR3 9013截止，继电器Relay打开，灯熄灭。
1、夜晚
光敏电阻阻值很高（M欧级），PR电阻上分得的电压很低，接近0V，因此TR1 9014截止，12V的电源电压通过R3、D1对电容C2充电，C2上的电压接近12V，TR2 9014饱和导通，CD4013的R端电压为0V，这时D触发器正常工作。
当闭合开关S1，电源电压通过R2对C1充电，C1电压上升，因为C1一端连接到D触发器的CLK，因此相当于CLK端有一个上升沿触发，触发器的Q端即改变状态一次。这时候即使打开开关S1，Q端的状态也不会改变。如果再闭合开关S1一次，则Q端输出状态又改变一次。
2、白天
光敏电阻阻值降低，PR电阻分得电压，使得9014饱和导通，TR1 9014集电极电压接近0V，即TR2 9014基极电压也接近于0V，TR2 9014截止，D触发器R端电压为高电平，D触发器不工作，Q端输出状态为0，这时即使闭合开关S1，Q端输出状态也不会改变。
Q端输出通过D2 IN4148连接到TR2 9014的基地电阻R4上，所以TR2的基极电压被强制钳位至0.6V或以下，即使晚上忘了关灯，到了白天时候，灯也会被强制熄灭。
