一例led射灯驱动电路的原理图说明


有关led射灯驱动电路的知识,分享一例led射灯驱动电路的原理图,从这张原理图上了解下led射灯的工作原理,包括初始电流、输出电流、内部功率等的作用过程,一起来了解下。

led射灯驱动电路原理图

一例led射灯驱动电路的原理图说明

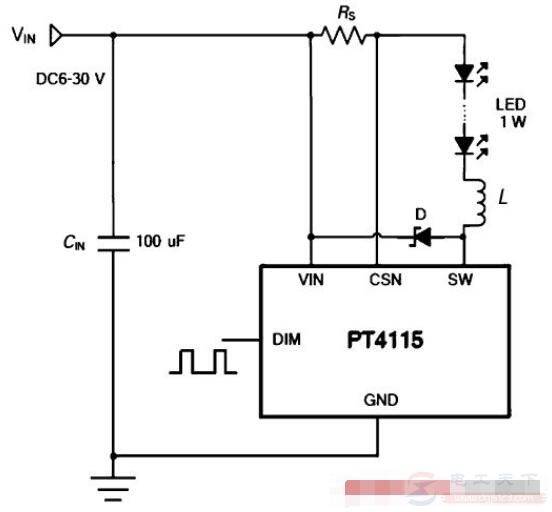

图1:led射灯驱动电路

V IN 上电时,电感( L ) 和电流采样电阻( RS )的初始电流为零,LED 输出电流也为零(见图2 )。此时,内部功率开关导通,SW 的电位为低。

电流通过电感(L )、电流采样电阻( RS )、LED 和内部功率开关从V IN 流到地,电流上升的斜率由V IN、电感(L ) 和LED 压降决定,在RS 上产生一个压差VCSN, 当(V IN-VCSN ) 》 115 mV 时,内部功率开关关断,电流以另一个斜率流过电感( L )、电流采样电阻(R S )、LED和肖特基二极管( D );

当( V IN-VCSN ) < 85mV时,功率开关重新打开,在LED 上的平均电流为IOUT = ( 0. 085+ 0. 015) /2 RS = 0. 1 /R S.如果不使用调光功能,可以使DIM 引脚悬空,此时输出设定的最大电流。
