高压汞灯的接线电路图及检查高压汞灯的方法


有关高压汞灯的接线方法,给你一些高压汞灯,你知道怎么接线吗,高压汞灯的接线电路图是什么样的,以及用于检查高压汞灯的方法是什么样的,一起来看下。

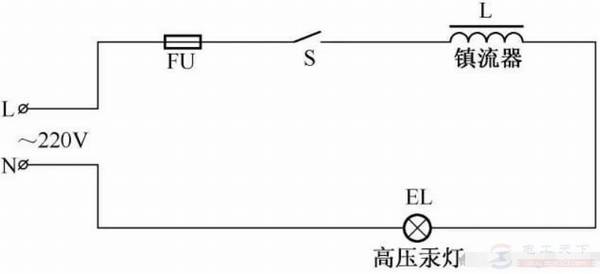

高压汞灯的接线电路图

见下图:

高压汞灯的接线电路图及检查高压汞灯的方法

早期高压汞灯的电路图

以下是检查高压汞灯的方法,适用于检查碘钨灯、钠灯。高压汞灯的早期产品以镇流式居多,实用电路中有镇流器,如图:

高压汞灯的接线电路图及检查高压汞灯的方法

上图中,H为高压汞灯灯泡(带镇流器式),L是镇流器,F为熔断器,S为电源开关。

在使用时,合上电源开关,市电220V经镇流器加在高压汞灯的两个电极上,产生弧放电,将水银气化,并发出可见光与紫外线,紫外线又激发荧光粉发出白光。

灯泡在工作状态下可产生1~5个大气压力,属于称之为高压汞灯。

常用的自镇流式高压汞灯属于复合灯,它依靠水银放电管、白炽灯和荧光物质三者同时发光。白炽灯的钨丝取代了外接的镇流器,在结构上更简单,使用起来也更方便。
