一例led t8灯管的接线图


有关led灯管的相关知识,介绍了一个led t8灯管的接线图,一体化的led灯管接线比较简单,而有些T8灯管在接线时,需要购买一个支架,才能按一体化的方式来接线。

led t8灯管的接线图

一体化led灯管很简单,将接头(厂家会配)插入灯头内,然后将黄绿线接地线,其它两根接火线和零线即可。一般单头的两个脚分别接零线和火线,不要镇流器和起辉器。

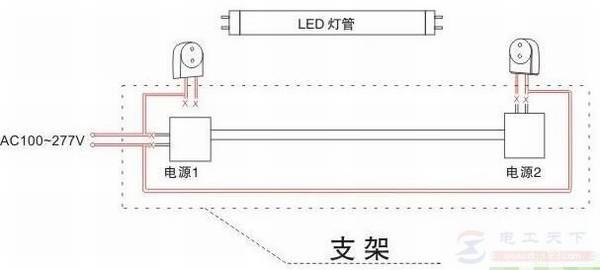

很多T8灯管,要买一个支架(厂家配的专用LED最好),然后将支架装好,按一体化的方式接好,将灯管插入卡槽转动90度,发光面朝外。

如果支架是带启辉器的,那么就要按说明书去接线。

一例led t8灯管的接线图

图1:LED T8灯管接线图

具体的接线方法

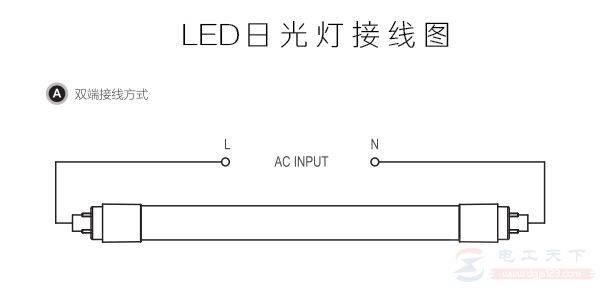

T8 led灯管接线一般分为两种方式,一种是T8 led灯管双端通电,T8 led灯管堵头,两根针是短接在一起的。只需要接一根针就可以通电。不用分极性,即不用分零线火线,任意接线。

只要保证一端零线,一端火线即可。

一例led t8灯管的接线图

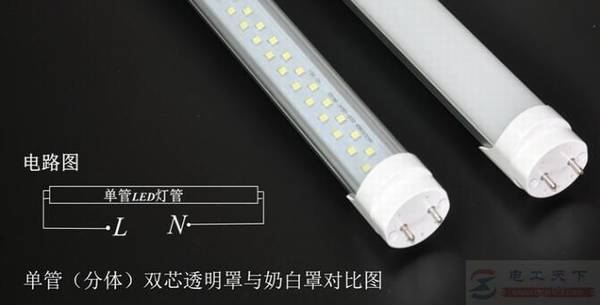

另一种接线是单端通电。堵头的两根针分别接零线、火线。一般T8 led灯管都会标注清楚的。

一例led t8灯管的接线图

T8 led灯管接线的好处,就是不需要任何镇流器,无论是电子式,还是电感式,均不需要镇流器。

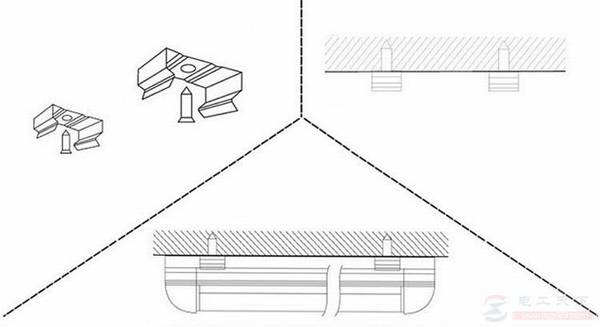

固定一体化LED灯管的方法

一体化LED灯管配件中会带有两个不锈钢的卡簧,用来安装LED灯管,先将两个不锈钢卡簧根据LED灯管的长度及需要安装的位置固定好(两个卡簧之间的距离=LED灯管的长度/3)。

一例led t8灯管的接线图

最后,将LED灯管装入固定好的卡簧里。

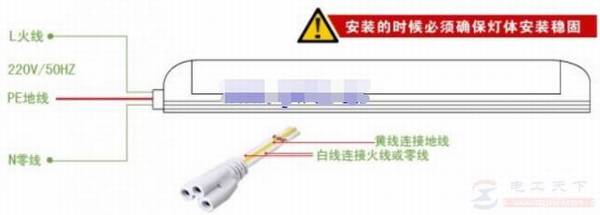

一体化LED灯管的接线图

一例led t8灯管的接线图

说明:两根白线连接火线或零线均可亮灯,不必区分零火线;黄线是地线,禁止连接到火线或零线上。

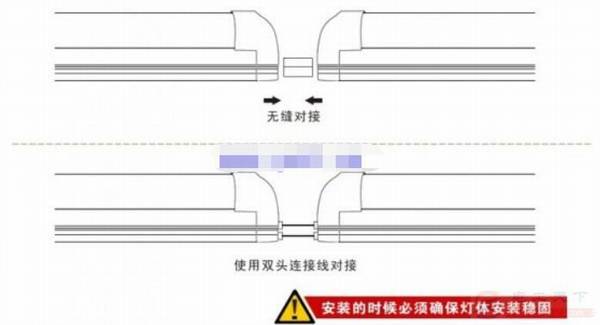

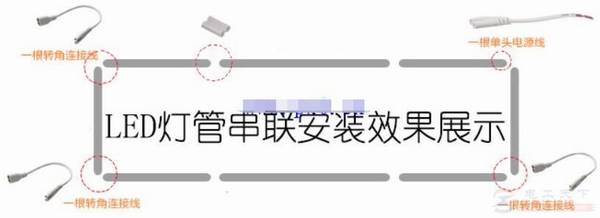

一体化LED灯管的串联安装方式

一例led t8灯管的接线图

说明:

使用这种串联安装方式,需要考虑后面直接连接LED灯管数量。

假设在国内使用,每条LED灯管的功率是7W,LED灯管中的连线是用的电子线18#线,可以连接157条左右的LED灯管(线径*额定电压值*额定允许通过的电流/功率=LED灯管的数量),预留一部分空间,也可以并接100条左右的LED灯管。

一例led t8灯管的接线图

以上就是led t8灯管的接线图及多种接线方式,希望对大家有所帮助。
