三绕组变压器电气符号的图文解说


有关三绕组变压器的电气符号,在三相变压器中,每相有3个绕组,当1个绕组接到交流电源后,另外2个绕组就感应出不同的电势,每相的高中低压绕组均套于同一铁心柱上。

三绕组变压器的电气符号

三绕组变压器电气符号,在三相变压器中,每相有3个绕组,当1个绕组接到交流电源后,另外2个绕组就感应出不同的电势,每相的高中低压绕组均套于同一铁心柱上。

三绕组变压器的每相有3个绕组,当1个绕组接到交流电源后,另外2个绕组就感应出不同的电势,这种变压器用于需要2种不同电压等级的负载。

发电厂和变电所通常出现3种不同等级的电压,所以三绕组变压器在电力系统中应用比较广泛。

每相的高中低压绕组均套于同一铁心柱上。为了绝缘使用合理,通常把高压绕组放在最外层,中压和低压绕组放在内层。

三绕组变压器电气符号的图文解说

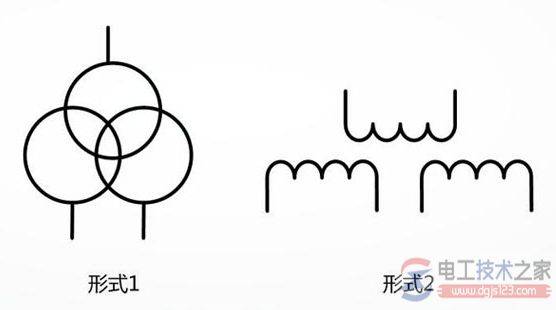

图1,三绕组变压器符号
