一例万用表9V叠层电池代换的电路图


该电路用于代替万用表中的9V叠层电池,电路十分稳定,但需要单独开关进行控制,否则浪费电池,电路如图1所示,以下介绍了该电路的主要特点,电路的工作教程等内容,供大家学习参考。

万用表9V叠层电池代换电路图

如下图所示:

一例万用表9V叠层电池代换的电路图

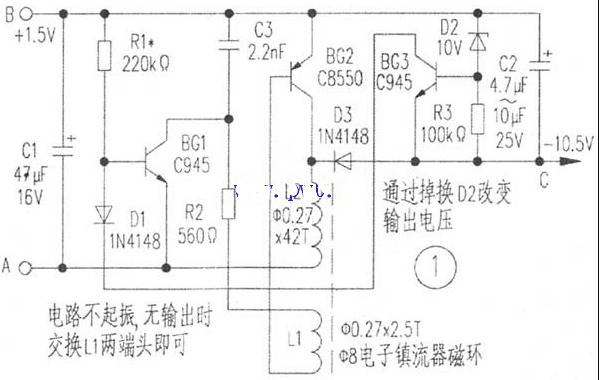

图1:1.5DC-9VDC升压电路

1、电路特点

该升压转换电路中加有一级简单的三极管同相电压比较电路(电压比较器),输出稳定。L1是反馈绕组,L2是振荡线圈兼输出绕组,BG2为振荡功率输出管,BG1为工作过程功率调整管,BG3构成简单同相电压比较器电路,其b极接有基准稳压管D2,输出电压取样从BG3 e极输入(负压),与b极基准进行电压比较,比较结果用c极去控制BG1的导通程度(BG3通过隔离二级管D1对BG1 b极进行分流),进一步用BG1来改变BG2的导通工作状态,从而改变输出功率及输出电压大小,其中C1是电源退耦防低频自激振荡的电容,C2系输出滤波平滑电容,可使输出的直流更为纯正,以供Rx10k挡。

2、工作过程

当电源接通时,R1为BG1的b极提供正偏电流,BG1导通,BG2(PNP)b极通过L1与R2和BG1 c极相连,BC1的导通引起BG2正偏导通并产生振荡,L2两端产生振荡交流脉冲,通过D3整流C2滤波变成相应直流电压。当C2两端电压达到VD2(D2稳压值)与BG3 b e间导通电压(约0.7V)之和时,BG3导通,通过D1(防止前后级电路相互影响),对BG1的b极“施压”(负压)分流,BG1的导通程度得以减弱,再进一步使BG2的振荡大小被控制在设定范围,C2两端电压被稳定在规定的范围之内。

3、制作工艺

线圈匝数及阻容参数详见图1中标注,其中BG1、BG3宜选β≥200的任一种NPN型硅小功率三极管,如C945、9014等;BG2可选用C8550之类的PNP硅管,β>120就行,一般不推荐选用其他型号。C2容量不必过大,否则会使电路工作的启动电流过大而停振。R1(220kΩ)不宜太小,否则,静态工作电流大,效率低。
