一例可控硅自动恒流充电器的电路原理图


分享一个可控硅自动恒流充电器的电路原理图,该充电器不仅可以为各种镍镉电池充电,还可为干电池充电,并且充电电流是可调的,充电终止电压由RP1预先确定,下面具体来看下。

可控硅自动恒流充电器电路原理图

1、工作原理

一例可控硅自动恒流充电器的电路原理图

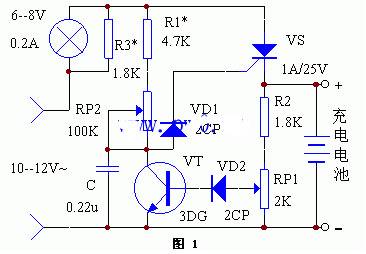

以上就是电路的原理图,其工作原理为:

开始充电时,电池组两端电压较低,不足以使晶体管VT导通。由RC组成的移相电路给可控硅提供触发电流。移相角度由RP2决定。负半周时可控硅截止。

因此,可控硅以可控半波整流方式经电池组充电。调整RP2即可调整充电电流,最大充电电流由R1既定。指示灯串在电路中以指示充电情况和充电电流的大小。R3用以调节指示灯的亮度。

当电池组电压慢慢升高,快到预定值时,三极管开始导通,可控硅的导通角减小,充电电流下降,直至完全截止,充电自动停止,并使电池组保持在预定电压上。当电压下降时,晶体管又趋向截止,可控硅重新启动,不过此时导通角很小,电流出很小,对充电电池有保护作用,可防止过充。

2、元器件选择与制作

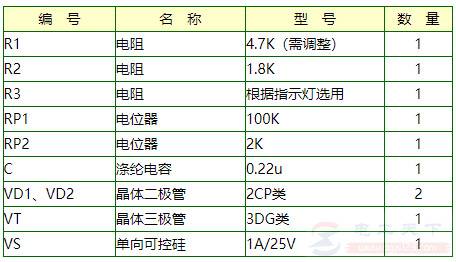

元器件清单见下表:

一例可控硅自动恒流充电器的电路原理图

元器件连接完成,检查无误,即可进行调整。调整时,将电流表串在输入回路中,先将R3短路,RP2旋至阻值最小处,调整R1,使电流表指示为所需最大充电电流,R1就确定了。

然后,去掉短路线,调整R3使指示灯稍有一点亮度作指示。旋动RP2,在其刻度上标定电流数值(与串在回路上的电流表对应)。

最后,标定RP1,找一个输出可变的稳压电源或电池组,正负极分别与充电端相接,调整RP1指示灯灭,则为预定电压值。在RP1的刻度上分别标上3.0V、4.5V、6V等。
