单节18650锂电池保护板原理图
18650锂电池保护板多采用专用的锂电池保护IC及贴片MOSFET设计，这种保护板具有过充、过放与电池短路保护功能，来看下单节18650锂电池保护板的工作原理。

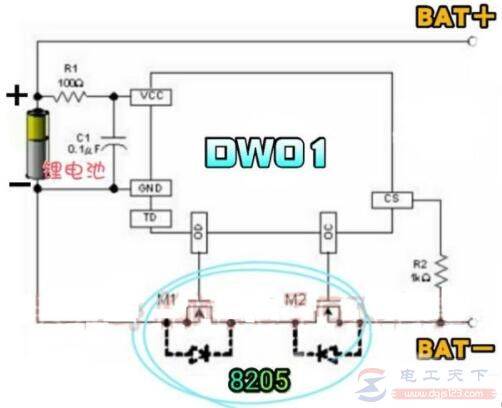

图1：锂电池保护板电路原理图
图中DW01是一款单节锂电池专用的保护IC，采用该IC配合贴片MOSFET即可实现单节锂电池的过充电、过放电及电池短路保护功能。M1、M2是两个低阈值电压的N-MOSFET，作为电子开关使用。一般锂电池保护板上大都采用8205双MOSFET（其内部有两个相同的N-MOSFET）。
在正常工作时，DW01的OD、OC端皆为高电平，M1、M2导通，此时锂电池的负极与保护板的BAT－端是直通的，保护板有电压输出。当锂电池出现过放电时，DW01的OD端输出为0V，M1截止，此时锂电池负极与保护板的BAT－端断开，保护板无电压输出。当锂电池出现过充电时，M2截止，这样将停止对锂电池的充电。当锂电池出现短路时，8205内部的MOSFET也会截止，从而关闭输出，使保护板无电压输出。
以上电路原理图中为一个18650锂电池的保护板，可见保护板由DW01、8205及少量贴片阻容元件构成，它与18650锂电池的连接方法如图所示，保护板一般装在锂电池的负极处。
