一例分立元件声光控延时灯座的电路图


分立元件声光控延时灯座电路图

声光控延时灯座采用分立元件设计,电路板上有三个三极管用于放大处理信号,一个外形与TO-92封装的三极管一样的单向可控硅,用它来作为电子开关控制灯泡的亮与灭。

以下是这种声光控延时灯座的电路原理图,如下所示:

一例分立元件声光控延时灯座的电路图

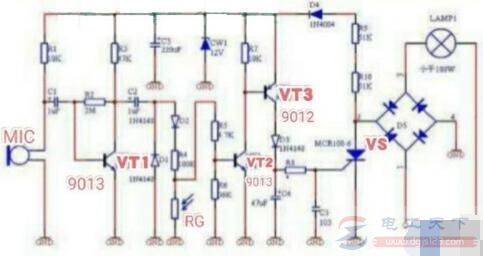

图1:分立元件声光控延时灯座电路图

上图中,三极管VT1构成一个简单的单管放大器,驻极体话筒MIC输出的微弱电信号通过C1加至VT1基极,经VT1放大及二极管D1、D2整流后送至VT2的基极。

白天,由于光敏电阻RG的阻值很小,VT2基极电压接近地电位,故VT2和VT3截止,单向可控硅VS无法导通,灯泡不会点亮。

晚上,RG阻值变大,此时若MIC接收到声波信号,则VT1集电极有电信号输出,使VT2和VT3皆导通,VS获得触发信号也变为导通,灯泡得电点亮。灯泡点亮的时间主要由VT3集电极所接的电容C4的容量决定。

一例分立元件声光控延时灯座的电路图

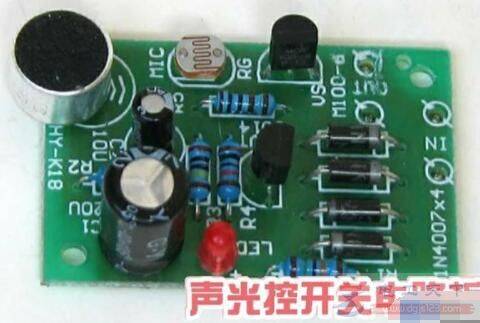

图2:声光控延时灯座电路板

这种分立元件构成的声光控延时灯座中一般只有三个三极管,另一个是TO-92封装的单向可控硅,常用的型号为BT169或MCR100-6(其外形与9012三极管一样),不少初学者会误认为该可控硅为三极管。
