一例电动机自动往复运行的控制电路图


电动机自动往复运行的控制电路图

该电路图中的元器件是配置一台Y132S-6系列电机、功率为3KW、电流为7.2A。其中,电动机导线接U1、V1、W1可选用BV1.5mm2的铜导线,电源输入的主线路选用BV1.5mm2导线,控制线路全部选用BVR0.75mm2导线。

以下是控制电路图:

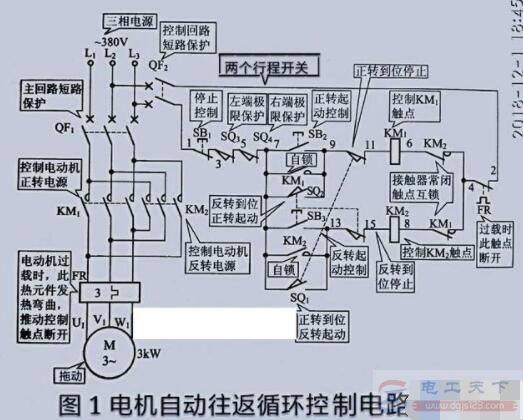

一例电动机自动往复运行的控制电路图

电路工作原理分析:

1、QF1断路器,选用DZ108-20 10~16A的三极,它是主回路的短路保护用。

2、QF2二极断路器,DZ47-63 6A,它是控制回路短路保护用。

3、KM1、KM2交流接触器,选择CJX2-0910带F4-22辅助触点,线圈工作电压为380V。它们为电动机正反转用。

4、FR热继电器为JRS1D-25 2.5~8A,它起到电动机过载保护的作用。

5、SQ1、SQ2行程开关,型号为JLXK-311,它内部具有一组常开触点、一组常闭触点,主要是反转起动、正转到位限位停止(左端),正转起动,反转到位停止(右端)。

6、SQ3、SQ4行程开关,型号同上一样,它是;正转(工作台左端)极限终端保护,反转(工作台右端)极限终端保护。

7、SB1停止按钮、SB2正转起动按钮、SB3反转起动按钮,所有按钮型号为LAY7,停止按钮是一对常闭触点,两个起动按钮为常开触点。

工作原理分析:首先合上主回路断路器QF1、控制回路断路器QF2,为电路工作提供准备条件。 正转起动: 按下正转起动按钮SB2(7-9),正转交流接触器KM1线圈得电吸合且KM1辅助常开触点(7-9)闭合自锁,KM1三相主触点闭合,电动机得电正转运转 ,拖动 工作台向左移动。

正转停止::按下停止按钮SB1(1-3),正转交流接触器KM1线圈断电释放,KM1三相主触点断开,电动机失电停止运转,拖动工作台向左移动停止。

反转起动:按下反转起动按钮SB2(7-13),反转交流按触器KM2线圈得电吸合且KM2辅助常开触点(7-13)闭合自锁,KM2三相主触点闭合,电动机得电反转运转,拖动工作台向右移动。

反转停止:按下停止按钮SB1(1 -3),反转交流接触器KM2线圈断电释放KM2三相主触点断开,电动机失电停止运转,拖动工作台向右移动停止。

自动往返控制:按 下正转起动按钮SB2(7-9),正转 交流接触器KM1线圈得电吸合且KM1辅助常开触点(7-9)闭合自锁,KM1三相主触点闭合,电动机得电正转运转,拖动工作台向左移动; 当工作台向左移动到位时,碰块触及左端行程开关SQ1,SQ1的一组常闭触点(9-11)断开,切断正转交流接触器KM1线圈回路电源,KM1三相主触点断开,电动机失电正转停止运转,工作台向左移动停止; 与此同时,SQ1的另外一组常开触点(7-13)闭合,接通了反转交流接触器KM2线圈回路电源,KM2线圈得电吸合且KM2辅助常开触点(7-13)闭合自锁,KM2三相主触点闭合,电动机得电反转运转,拖动工作台向右移动(当碰块离开行程开关SQ1后,SQ1恢复原始状态)。

当工作台向右移动到位时,碰块触及右端行程开关SQ2,SQ2的一组常闭触点(13-15)断开,切断反转交流接触器KM2线圈回路电源,KM2线圈断电释放,KM2三相主触点断开,电动机失电反转停止运转,工作台向右移动停止; 与此同时,SQ2的另外一组常开触点(7-9)闭合,接通了正转交流接触器KM1线圈回路电源,KM1线圈得电吸合且KM1辅助常开触点(7-9)闭合自锁,KM1三相主触点闭合,电动机又得电正转运转了,拖动工作台向左移动(当碰块离开行程开关SQ2后,。SQ2恢复原始状态) 如此这般循环下去。
