实例学习20个小功率LED灯珠恒流驱动电路


20个小功率LED灯珠恒流驱动电路

电子灯箱中的连体小功率红色LED灯珠,这种灯珠一串一般为20个,单个灯珠的工作电流在15~20mA。如果需要点亮一串20个这样的LED灯珠,可以使用阻容降压电路来驱动。

实例学习20个小功率LED灯珠恒流驱动电路

图1:连体小功率LED灯珠恒流驱动电路

电路图如上图中所示,LED1~LED20为一串串联的连体LED灯珠(图中未全部画出),MB10F为贴片整流桥。交流220V电压经电容C1降压限流、MB10F桥式整流及C2滤波后驱动LED1~LED20点亮。电路中的电容C1容量为0.22μF,故可以提供15mA左右的驱动电流。

图中电阻R1为泄放电阻,一般可选用数百KΩ至1MΩ的电阻。R2放电电阻,取值范围与R1一样。

实例学习20个小功率LED灯珠恒流驱动电路

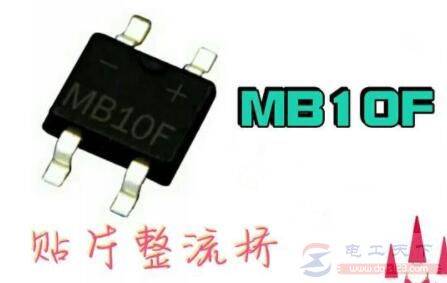

图2:MB10F贴片整流桥

MB10F为LED照明灯里常用的贴片整流桥,其整流电流为1A,耐压值为1000V。

实例学习20个小功率LED灯珠恒流驱动电路

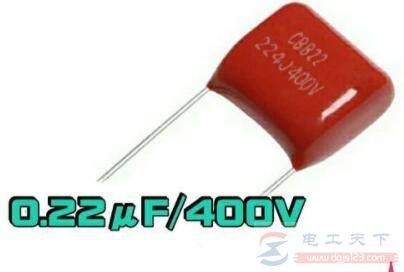

图3:0.22μF/400V的CBB电容

以上阻容降压电路中的电容C1要求耐压值≥400V,一般可以选用涤纶电容或CBB电容。

先确认LED的引脚的正负极:(LED它是属半导体二极管器件,所以它具备单向导电性)供给LED的电压+极接LED的+极,电压的-极接LED的-极。

还按单颗LED分别点亮即可,这是解决方案比较可靠,串联方案虽然电路简单节省电阻,但是只要单颗LED损坏,就全都不亮了。

从图上看,这种灯是做指示灯的那种led,其工作电压是1.9~2.4v,电流在15~30ma。如果接市电220v全部串联,则需要串联100只led,串接一只150欧姆的电阻即可,或采用多路并联等形式。

这种灯珠是出厂产品包装形式,不是为照明而制作的,如果需要点亮,数一下多少个灯珠,灯珠数量乘以灯珠工作电压,即为灯珠串需要电压。

串联电阻的计算公式为:

R(千欧)=(U电源-U工作)/I(毫安)
