LM2576制作的12V直流稳压电源电路图
分离一例直流稳压电源电路图，由LM2576制作的12V直流稳压电源电路，如下图：

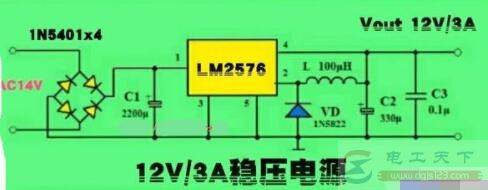

图1：12V/3A直流稳压电源
电源变压器（图中未画出）次级输出的交流14V电压经四个1N5401二极管组成的整流桥整流及电容C1滤波后，产生一个不太稳定的直流电压送至LM2576T-12的输入端①脚，经LM2576T-12稳压后，输出即为稳定的12V直流电压。
LM2576T-12的输出电压为固定的12V电压，最大输出电流为3A。

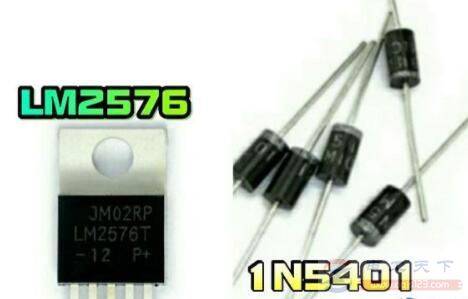

图2：TO-220封装的LM2576T-12及直插的1N5401整流二极管

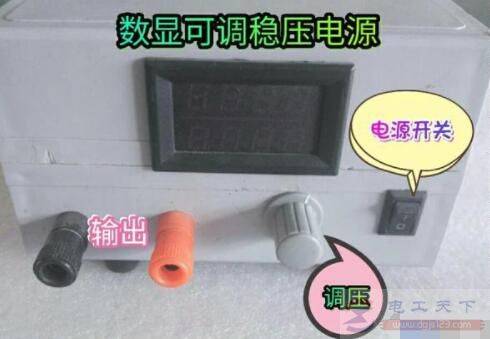

图3：用LM2576adj制作的数显可调稳压电源
LM2576的输出电压有多种，上述LM2576T-12的输出电压为固定的12V。如果选用LM2576adj，则可以构成一个输出电压可调的稳压电源。
如上图，采用LM2576adj制作的数显可调稳压电源，则输出电压可以在1.2～24V之间调整。
