NE555时基电路制作光控报警器电路
下面介绍一款采用NE555时基电路制作的光控报警器，如图：

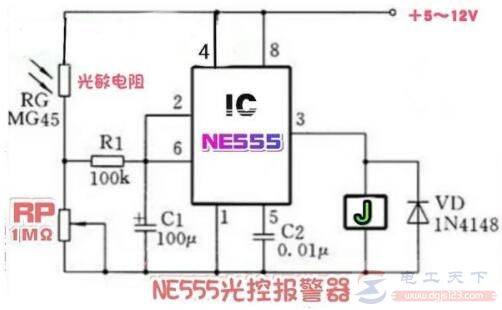

图1：NE555构成的光控报警器
上图中NE555时基电路的②⑥脚连在一起，接成一个施密特触发器。白天光线很强，光敏电阻RG的阻值很小，NE555的②⑥脚为高电平，其输出端③脚输出为低电平，继电器J无电不工作，J的常开触点控制的高响度喇叭（图中未画出高响度喇叭）亦不工作。
晚上光线变得很弱，光敏电阻RG的阻值变得很大，NE555的②⑥脚变为低电平，其③脚输出变为高电平，J得电工作，其常开触点闭合，接通高响度喇叭的电源使其发出报警声。图中的R1、C1用于提高光控电路的抗干扰能力。调整RP的阻值可使该报警器在所需的光线下发出报警声。
上图电路可以在光线变弱时发出报警声，如果调换RP和RG的位置，该报警器可在光线变强时发出报警声。

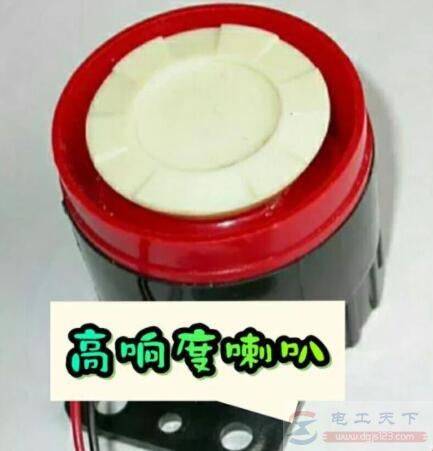

图2：高响度喇叭的外形
上图中高响度喇叭内置音源，工作电压为9～12V，只要接通电源即会发出报警声。

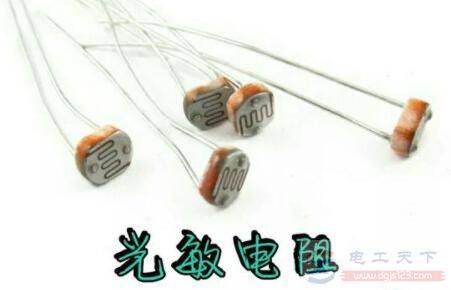

图3：光敏电阻的外形
光敏电阻是一种对光敏感的元件，其阻值与光线强弱有关，一般光线越弱，光敏电阻的阻值越大。

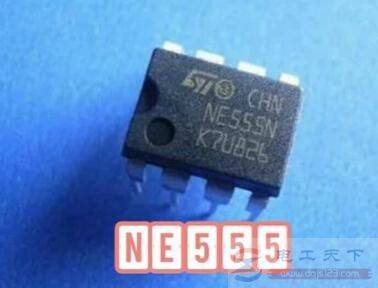

图4：DIP-8封装的NE555时基电路
NE555是一款双极型555时基电路，其输出端③脚的带负载能力可达200mA。如果报警电路的工作电流小于200mA，上图电路也可以省略继电器，由NE555直接驱动报警电路工作。
