6V电源驱动20个白光LED的电路图
如何用6V电源通过串联一个限流电阻，以此来驱动20个并联的0603封装的贴片白光LED，而且要求每个白光LED的工作电流为5mA。
以一个实际电路为例，介绍下LED限流电阻阻值及功率的选取方法，学习下LED限流电阻的选用知识。
图1：6V电源驱动20个并联的白光LED

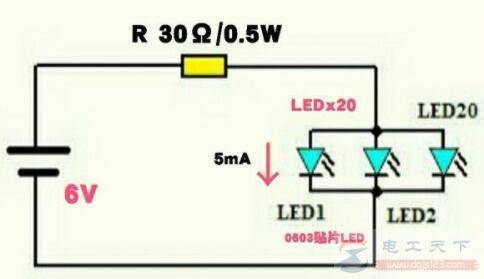

上图为6V电源驱动20个白光LED的电路图，R为限流电阻。根据给定的白光LED的参数，假定白光LED的正向压降为2.9V，如果单个白光LED的工作电流取5mA，则20个白光LED的总工作电流为100mA。
1、限流电阻阻值的计算
限流电阻R＝（6V－2.9V）/100mA＝0.031KΩ，即31Ω。
2、限流电阻功率的计算
在正常工作时，限流电阻R两端的电压为3.1V，流过R的电流为0.1A，则R的功率P＝3.1V x 0.1A＝0.31W。
在实际使用中，限流电阻R可选用标称值为30Ω，功率为0.5W的金属膜电阻。

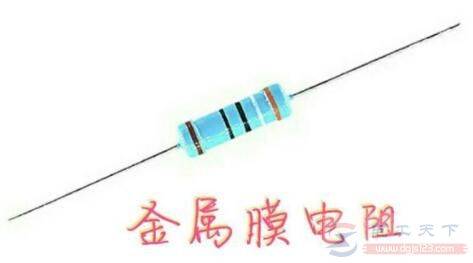

图2：金属膜电阻
图3：0603封装的贴片LED
上图为0603封装的贴片白光LED，这种小功率白光LED的正向压降一般在2.8～3V，工作电流一般可取1～10mA。
