一例简单的5v转3.7v电压转换电路图


5v转3.7v电压转换电路图

AMS1117adj是一款常用的低压差线性稳压IC,输入电压最高为15V,输出电压可通过外接电阻来调整。

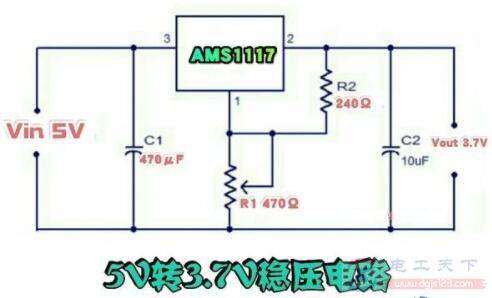

电路图如下:

一例简单的5v转3.7v电压转换电路图

本稳压电路的输出电流为1A。

在负载电流为1A时,其压仅有1V。本电路的输出电压Vout=1.25 x (1+R1/R2)。当R1和R2采用图示数值时,输出电压即为3.7V,改变R1的阻值即可获得其它输出电压。

一例简单的5v转3.7v电压转换电路图

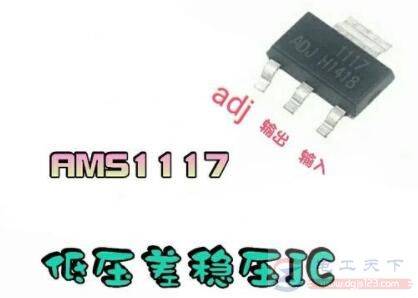

上图为引脚功能,AMS1117的外形封装有多种,上图为SOT-223封装。

在制作本电路时,AMS1117要选用带后缀字母adj的,这种AMS1117的输出电压可通过外接电阻来调整。
