消火栓按钮接哪几根线?


消火栓按钮一般安装在消火栓箱内或附近,通过连接的一些外部电路实现启动消防泵的功能,主要是起到报警和启泵的作用。

消火栓按钮是用于设置有消火栓水泵的建筑内,主要用于远程控制消火栓水泵启动,消火栓按钮根据设计要求配置分为不带电话插孔型和带电话插孔型两种。

其中,不带电话插孔型需要接四跟线,两跟启泵线接到消火栓泵控制柜,两根信号线接到火灾自动报警控制器;带电话插孔型多了两根电话线,接到消防控制中心的消防电话系统上。

接线方式如图:

消火栓按钮接哪几根线?

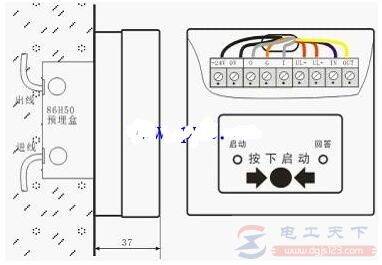

图1:消火栓按钮接线图
