消火栓按钮接线示意图及实物接线图说明


以海湾J-SAM-GST9123型消火栓按钮为例,介绍下消火栓按钮的接线方法,供大家参考。

消火栓按钮接线示意图及实物接线图说明

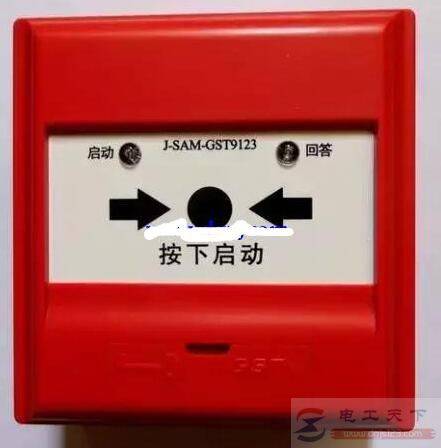

图1:J-SAM-GST9123型消火栓按钮

J-SAM-GST9123型消火栓按钮接线示意图,消火栓按钮外接端子的示意图如下:

消火栓按钮接线示意图及实物接线图说明

其中:

Z1、Z2:无极性信号二总线接线端子。

K1、K2:无源常开触点,用于直接启泵控制时,需外接24V电源。

布线要求:

信号线Z1、Z2采用阻燃RVS双绞线,导线截面积≥1.0mm2。

J-SAM-GST9123型消火栓按钮应用方法

J-SAM-GST9123型消火栓按钮与火灾报警控制器及泵控制箱的连接方式,可以分为总线制启泵方式和多线制直接启泵方式,采用总线制启泵方式时,消火栓按钮直接和信号二总线连接,消火栓按钮总线制启泵方式应用接线示意图如下:

消火栓按钮接线示意图及实物接线图说明

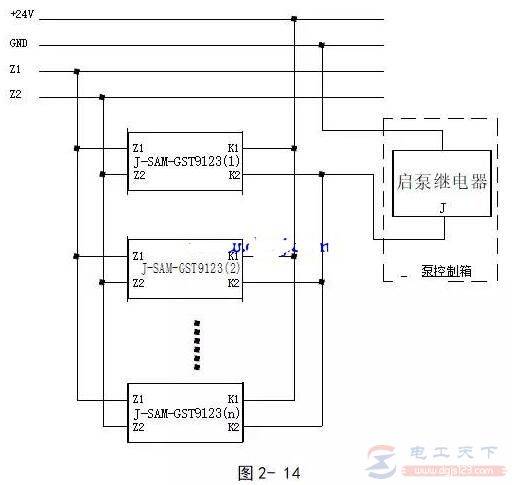

当消火栓按钮按下时,即向控制器发出报警信号,控制器发出启泵命令并确认泵已启动后,将点亮消火栓按钮上的绿色回答指示灯。采用消火栓按钮直接启泵方式,其接线示意图如下:

消火栓按钮接线示意图及实物接线图说明

当消火栓按钮按下时,可以直接控制消防泵的启动,在泵运行之后,火灾报警控制器确认泵已启动,将点亮消火栓按钮上的绿色回答指示灯。
