不同型号单相电容运转电动机的接线方法


单相电容运转电动机接线方法

单相电动机有多种接线方法,如果不按要求接线,就有烧坏电动机的可能。在给单相电动机接线时,必须看清楚铭牌上注明的接线方法。

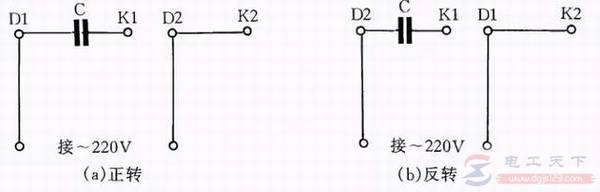

下图为IDD5032型单相电容运转电动机接线方法,功率为60W,电容选用耐压500V、容量为4μF的产品。图1(a)为正转接线,图1(b)为反转接线。

不同型号单相电容运转电动机的接线方法

图1:IDD5032型单相电容运转电动机接线方法

JX07A-4型单相电容运转电动机接线方法,电动机功率为60W,用220V/50Hz交流电源、电流为0.5A,转速为每分钟1400转,电容选用耐压400~500V、容量8μF的产品。图2(a)为正转接线,图2(b)为反转接线。

不同型号单相电容运转电动机的接线方法

图2:JX07A-4型单相电容运转电动机接线方法
