五孔开关插座怎么安装?五孔开关插座安装规范


有关五孔开关插座的安装规范,五孔开关插座怎么安装,插座的安装高度应符合电工行业标准设计规范来订的要求,一般的室内插座距地面不会小于1.3m,单相双孔播座、单相三孔插座与三相四孔插座的安装接线规范。

五孔开关插座的安装规范

插座的种类很多,有普通插座、组合插座、防爆插座、带开关及指示灯插座、带熔断器插座、地面插座和组合插座箱等。

五孔开关插座怎么安装?五孔开关插座安装规范

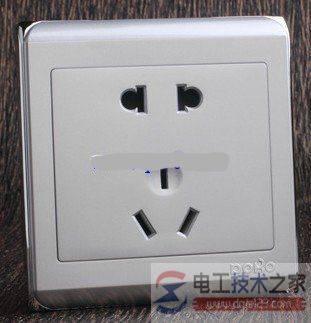

五孔插座的安装

五孔开关插座怎么安装?五孔开关插座安装规范

插座的安装高度应符合电工行业标准设计规范来订的要求,一般的室内插座距地面不会小于1.3m;托儿所、幼儿园及小学校不会小于1.8m;在实验室、车间、宾馆客房等场所内,开关插座的安装高度可适当降低,但距地面不得低于0.3m;特殊场所内暗装插座安装高度应不小于0.15m。

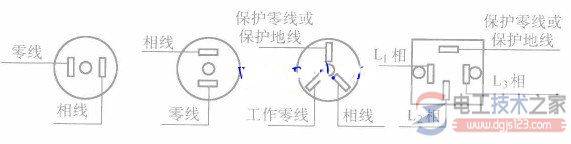

单相双孔插座的插座孔水平排列时,右孔接相线,左孔接中线;垂直排列时,上孔接相线,下孔接中线。

单相三孔插座的上孔接地(或接零)保护线,右孔接相线,左孔接中线。(电工天下 www.dgjs123.com)

在插座内接地(或接零)保护端子与中线(零线)端子不得相互跨接,其连接线必须严格分开。

三相四孔插座的上孔接地(或接零)保护线,其他三孔的接线应保证在同一场所内,其接线的相序必须一致,一般是右孔接L1相,左孔接L2相,下孔接L3相。

在同一场所安装的插座,安装高度应一致,高低差不大于5mm;成排安装的插座,高低差不大于2mm,并列安装的相同型号的插座,高低差不宜大于lmm。

在地面安装的地面插座应装设保护盖。

明、暗开关插座的安装方法与开关的安装方法相同,故不赘述。

单相两孔插座右极可接电源相线,左极可接电源零线;单相三孔及三相四孔插座称为保护接地(或接零)极均应接在上方。
