单股铜线直接接线方法与单股导线分支连接方法


有关单股硬铜线的接线方法,单股硬铜线的正确接线方法与类型,分为单股铜导线的直接连接、单股铜导线的分支连接,压线时比较好压,不会引起接触不良等后果。

单股硬铜线的接线方法

单股硬铜线由于是一根铜丝,所以比多股线要赢,不易折弯尤其是在线头的位置,需要费很大的力气才能折弯。

优点,线头铜丝只有一根,压线时比较好压,不会造成接触不良等,单需要拧紧螺丝。

单股硬铜线直接接线的方法

单股铜线直接接线方法与单股导线分支连接方法

单股硬铜线的正确接线方法与类型

1、单股铜导线的直接连接

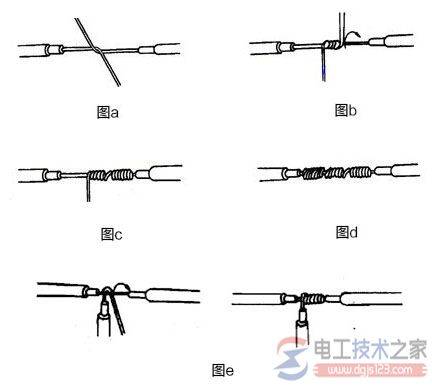

小截面单股铜导线连接方法,先将两导线的芯线线头作X形交叉,再将它们相互缠绕2~3圈后扳直两线头,然后将每个线头在另一芯线上紧贴密绕5~6圈后剪去多余线头即可。

大截面单股铜导线连接方法,先在两导线的芯线重叠处填入一根相同直径的芯线,再用一根截面约1.5mm2的裸铜线在其上紧密缠绕,缠绕长度为导线直径的10倍左右,然后将被连接导线的芯线线头分别折回,再将两端的缠绕裸铜线继续缠绕5~6圈后剪去多余线头即可。

不同截面单股铜导线连接方法如图,先将细导线的芯线在粗导线的芯线上紧密缠绕5~6圈,然后将粗导线芯线的线头折回紧压在缠绕层上,再用细导线芯线在其上继续缠绕3~4圈后剪去多余线头即可。

2、单股铜导线的分支连接

单股铜导线的T字分支连接,将支路芯线的线头紧密缠绕在干路芯线上5~8圈后剪去多余线头即可。

对于较小截面的芯线,可先将支路芯线的线头在干路芯线上打一个环绕结,再紧密缠绕5~8圈后剪去多余线头即可。

单股铜导线的十字分支连接如图e所示,将上下支路芯线的线头紧密缠绕在干路芯线上5~8圈后剪去多余线头即可。

可以将上下支路芯线的线头向一个方向缠绕,也可以向左右两个方向缠绕。
