直流单臂电桥的结构与工作原理说明


有关直流电桥的知识,单臂电桥是电阻值测量的精密仪器,主要用于电动机绕组、变压器绕组等中值电阻(1Ω~0.1MΩ)的测量,以下介绍了直流单臂电桥的结构及工作原理,供大家参考。

直流单臂电桥结构及原理

直流单臂电桥,又称为惠斯登电桥,这是一种专门用来测量电阻的精密测量仪器。

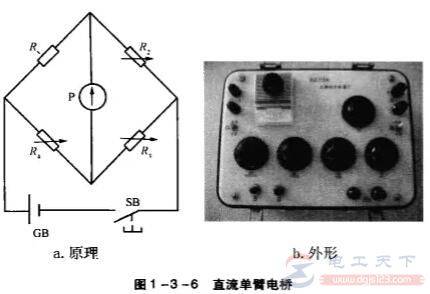

如下图所示,R1、R2、R3、R4,分别组成电桥的四个臂。其中,Rx称为被测臂,R2、R3构成比例臂,R4称为比较臂。

直流单臂电桥的结构与工作原理说明

当接通按钮开关SB后,调节标准电阻R2. R3 R4,使检流计P的指示为零,即Ip =0,这种状态称为电桥的平衡状态。

电桥平衡的条件是R2 X R4=Rx X R3,电桥相对臂电阻的乘积相等时,电桥处于平衡状态,检流计中的电流Ip=0。

提高电桥准确度的条件是:标准电阻R2、R3、R4.的准确度要高,检流计的灵敏度也要高,以确保电桥真正处于平衡状态。

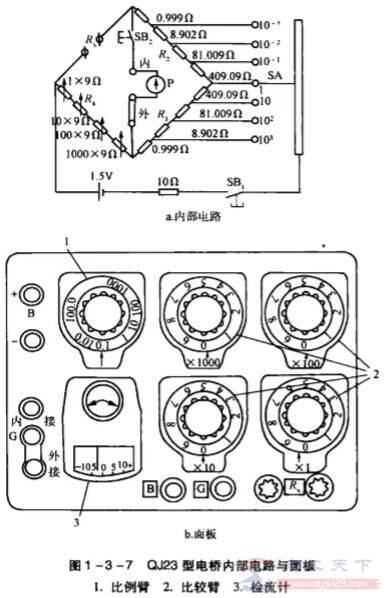

QJ23型直流单臂电桥的内部电路及面板,如下图:

直流单臂电桥的结构与工作原理说明

其比例臂R2/R3,由八个标准电阻组成,共分为七挡,由转换开关SA换接。比例臂的读数盘设在面板左上方。比较臂R4由四个可调标准电阻组成,分别由面板上的四个读数盘控制,可得到从0 ~ 9999Ω范围内的任意电阻值,最小步进值为1Ω。

面板上标有“Rx,"的两个端钮用于连接被测电阻,当使用外接电源时,可从面板左上角标有“B"的两个端钮接入。如果需要使用外附检流计,应使用连接片将内附检流计短路,再将外附检流计接在面板左下角标有“外接”的两个端钮上。
