钳形电流表又称为钳表,它是测量交流电流的专用电工仪表。

一般用于不断开电路测量电流的场合。

现在一般使用的都是多功能数字显示或指针显示的仪表。

钳形电流表使用方法图解_钳形电流表测量实例教程

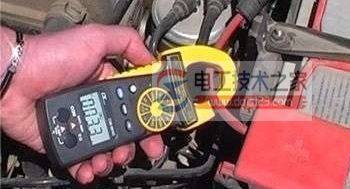

钳形电流表的使用方法,如上图,测量电流时只需要将正在运行的待测导线夹入钳形电流表的钳形铁芯内,然后读取数显屏或指示盘上的读数即可。

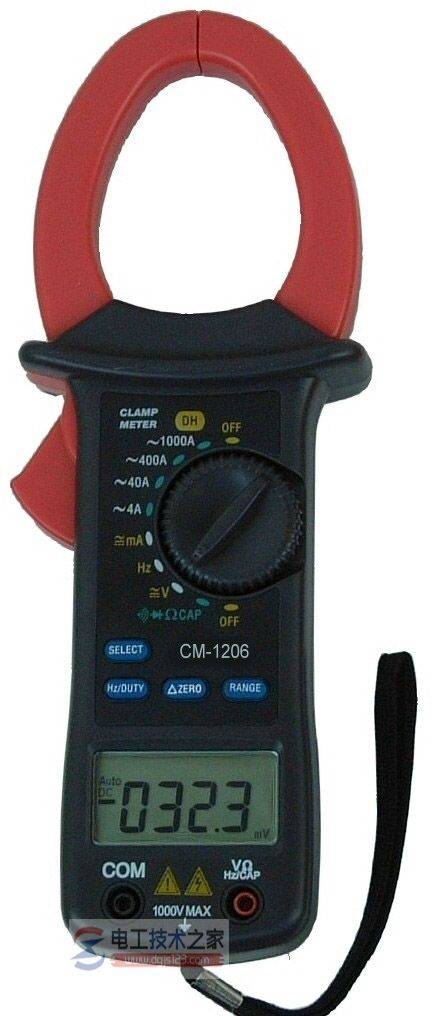

夹住测量导线就行了。不过现在数字钳形电流表的广泛使用,给钳形表增加了很多万用表的功能,比如电压、温度、电阻等(有时称这类多功能钳形表为钳形万用表,如右图所示,仪表上有两个表笔插孔),可通过旋钮选择不同功能,使用方法与一般数字万用表相差无几。对于一些特有功能按钮的含义,则应参考对应的说明书。

钳形电流表的使用注意事项
选择合适的量程挡,不可以用小量程挡测量大电流,如果被测电流较小,可将载流导线多绕几个圈放入钳口进行测量,但是应将读数除以绕线圈数后才是实际的电流值。测量完毕后要将调解开关放在最大量程挡位置(或关闭位置),以便下次安全使用。

不要在测量过程中切换量程挡。

注意电路上的电压要低于钳形表额定值,不可用钳形电流表去测量高压电路的电流,否则,容易造成事故或引起触电危险。

首先正确选择钳型电流表的电压等级,检查其外观绝缘是否良好,有无破损,指针是否摆动灵活,钳口有无锈蚀等。根据电动机功率估计额定电流,以选择表的量程。

钳型表钳口在测量时闭合要紧密,闭合后如有杂音,可打开钳口重全一次,若杂音仍不能消除时,应检查磁路上各接合面是否光洁,有尘污时要擦拭干净。

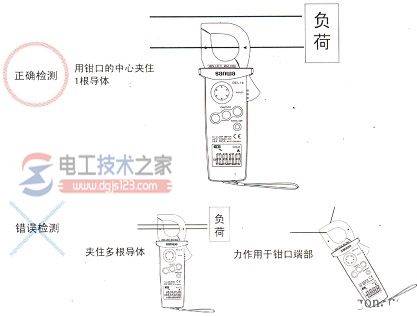

钳形表每次只能测量一相导线的电流,被测导线应置于钳形窗口中央,不可以将多相导线都夹入窗口测量。
钳形电流表使用方法图解_钳形电流表测量实例教程

被测电路电压不能超过钳形表上所标明的数值,否则容易造成接地事故,或者引起触电危险。

在使用钳形电流表前应仔细阅读说明书,弄清是交流还是交直流两用钳形表。
钳形电流表使用方法图解_钳形电流表测量实例教程

由于钳形电流表本身精度较低,在测量小电流时,可采用下述方法:先将被测电路的导线绕几圈,再放进钳形表的钳口内进行测量。此时钳形表所指示的电流值并非被测量的实际值,实际电流应当为钳形表的读数除以导线缠绕的圈数。
测量运行中笼型异步电动机工作电流。根据电流大小,可以检查判断电动机工作情况是否正常,以保证电动机安全运行,延长使用寿命。
钳形电流表使用方法图解_钳形电流表测量实例教程

测量时,可以每相测一次,也可以三相测一次,此时表上数字应为零,(因三相电流相量和为零),当钳口内有两根相线时,表上显示数值为第三相的电流值,通过测量各相电流可以判断电动机是否有过载现象(所测电流超过额定电流值),电动机内部或(把其他形式的能转换成电能的装置叫做电源)电源电压是否有问题,即三相电流不平衡是否超过10%的限度。

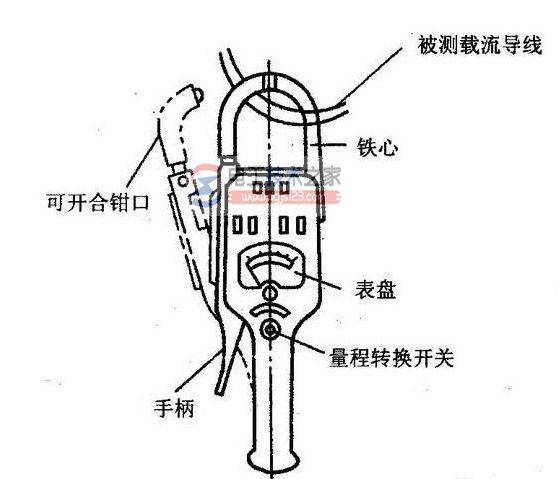

钳形电流表主要是由电流互感线圈与万用表组成,利用互感线圈产生的感应电流通过万用表读出,如图所示。

现以DT266型电流钳形表为例,介绍钳形电流表的使用方法。
钳形电流表使用方法图解_钳形电流表测量实例教程

1、交流电流测量
①将开关旋至ACA1000A挡。
②保持开关处于放松状态。
③按下扳机打开钳口,钳住一根导线,如果钳住两根以上,测量无效。
④读取数值,如果读数小于200A,开关旋至ACA200A挡,以提高准确度,如果因环境条件限制,如暗处无法直接读数,按下保持键,拿到亮处读取。

2、交、直流电压测量
①测直流电压时,开关旋至ACA200A挡,测交流电压时,开关旋至ACV750V挡。
②保持开关处于放松状态。
③红表笔接"V/Ω"端,黑表笔接"COM"端。
④红黑表笔并联到被测线路。

3、电阻测量
①开关旋至适当量程的电阻挡。
②保持开关处于放松状态。
③红表笔接"V/Ω端,黑表竿接"COM"端。
④红黑表笔分别接被测电阻邱两端,测在线电阻时,线路应断中源,与电阻所连的电容应放电。

4、通断测试
①开关旋至200n挡。
②红黑表笔分别接"V/Ω端刊COM"端。
③如果红黑表笔间的电阻小于(50士25)Ω时,内置蜂鸣器发声。
钳形电流表使用方法图解_钳形电流表测量实例教程

图钳形电流表
1-钳头2-钳头扳机3-保持开关4-旋转开关5-显示器6-绝缘测试附件接口7-公共地端8-电压电阻输入端9-手提带

5、高阻测量
①将开关旋至"EXTERNALUNlT"20MΩ或2000MΩ挡。
②显示值是不稳定的,处于游离状态。
③测试附件3个插头插入钳形表的3个输入插孔。
④钳形表开关,测试附件量程开关均置于2000MΩ位置。
⑤测试附件输入端接被测电阻;
⑥测试附件电源置于"ON"位置,按下"PUSH"键,指示灯发亮,这时显示器显示出被测值,如果读数小于l9MΩ,钳形表测试附件的量程均选择20MΩ挡以提高准确度。
